Układ scalony
Created with Pixso. LCMXO256C-3TN100C MachXO Field Programmable Gate Array FPGA IC 78 256 100-LQFP

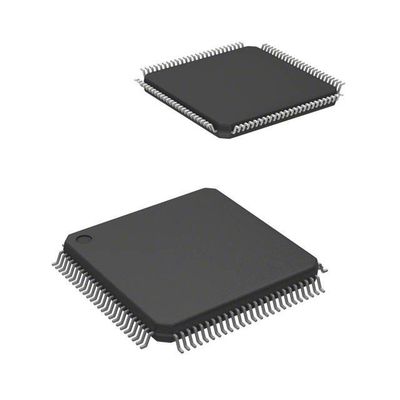

LCMXO256C-3TN100C MachXO Field Programmable Gate Array FPGA IC 78 256 100-LQFP

Nazwa marki: Original
Numer modelu: LCMXO256C-3TN100C
MOQ: 1
Cena £: negotiable
Czas dostawy: 3-4 dni
Warunki płatności: TT
Szczegółowe informacje
Miejsce pochodzenia:
Oryginalne
Orzecznictwo:
Original
Liczba elementów logicznych/komórek:
256
Liczba LAB/CLB:
32
Napięcie - zasilanie:
1,71 V ~ 3,465 V
Liczba wejść/wyjść:
78
Całkowita liczba bitów pamięci RAM:
94208
Temperatura pracy:
0°C ~ 85°C (TJ)
Opakowanie / Pudełko:
100-LQFP
Zestaw urządzeń dostawcy:
100-TQFP (14x14)
Szczegóły pakowania:
karton
Możliwość Supply:
100
Podkreślić:

LCMXO256C-3TN100C

,

MachXO Field Programmable Gate Array

,

100-LQFP fpga IC

Opis produktu

LCMXO256C-3TN100C MachXO Field Programmable Gate Array (FPGA) IC 78 256 100-LQFP


Wszystkie są nowe i oryginalne.

Specyfikacje LCMXO256C-3TN100C



TYPU Opis
Kategoria Obwody zintegrowane
  Wbudowane
  FPGA (Field Programmable Gate Array)
Mfr Lattice Semiconductor Corporation
Zestaw MachXO
Opakowanie Płytka
Liczba LAB/CLB 32
Liczba elementów logicznych/komórek 256
Liczba I/O 78
Napięcie - zasilanie 10,71 V ~ 3,465 V
Rodzaj montażu Powierzchnia
Temperatura pracy 0°C ~ 85°C (TJ)
Opakowanie / Pudełko 100-LQFP
Zestaw urządzeń dostawcy 100-TQFP (14x14)
Numer produktu podstawowego LCMXO256


CechyLCMXO256C-3TN100C


• Niezmienny, nieskończenie rekonfiguracyjny
• Natychmiastowe włączanie
• Jeden układ, bez potrzeby zewnętrznej pamięci konfiguracyjnej
• Doskonałe zabezpieczenie konstrukcyjne, bez przechwytywania strumienia bitów
• Przekonfigurowanie logiki opartej na SRAM w milisekundach
• SRAM i pamięć nielotne programowalne za pośrednictwem portu JTAG
• Wspiera programowanie w tle pamięci niezmiennej
• Tryb snu
• Pozwala na redukcję prądu statycznego do 100x
• Rekonfiguracja TransFRTM (TFR)
• Aktualizacja logiki w terenie podczas pracy systemu
• Wysoka gęstość wejścia/wyjścia do logiki
• od 256 do 2280 LUT4
• 73 do 271 I/O z szerokimi opcjami pakietów
• Wspierana migracja gęstości
• Opakowania bez ołowiu/zgodne z RoHS
• Pamięć wbudowana i rozproszona
• Do 27,6 Kbits sysMEMTM Embedded Block RAM
• Do 7,7 Kbitów rozproszonej pamięci RAM
• Dedykowana logika sterowania FIFO
• Elastyczny bufor I/O
• Programowalny buffer sysIOTM obsługuje szeroki zakres interfejsów:
• LVCMOS 3.3/ 2.5/ 1.8/ 1.5/ 1.2
️ • LVTTL
¢ • PCI
W przypadku, gdy systemy LVDS, Bus-LVDS, LVPECL, RSDS nie spełniają wymogów określonych w załączniku I do niniejszego rozporządzenia.
• PLL sysCLOCKTM
• Do dwóch analogowych PLL na urządzenie
• Zmiana fazy, podział i mnożenie zegara
• Wsparcie na poziomie systemu
• Standardy IEEE 1149.1 Skanowanie graniczne
• Wbudowany oscylator
• Urządzenia działają z zasilaczem 3,3 V, 2,5 V, 1,8 V lub 1,2 V
• programowanie wewnątrz systemu zgodne z normą IEEE 1532







Opis
LCMXO256C-3TN100C


MachXO jest zoptymalizowany w celu spełnienia wymagań zastosowań tradycyjnie obsługiwanych przez CPLD i nisko
FPGAs: logika kleju, mosty autobusowe, interfejsy autobusowe, sterowanie zasilanie i logika sterowania.
połączyć najlepsze cechy urządzeń CPLD i FPGA na jednym chipie.






Klasyfikacje środowiskowe i eksportoweLCMXO256C-3TN100C


Atrybut Opis
Status RoHS Zgodność z ROHS3
Poziom wrażliwości na wilgoć (MSL) 3 (168 godzin)
Status REACH REACH Nie ma wpływu
ECCN EAR99
HTSUS 8542.39.0001
