Created with Pixso. LCMXO2-4000HC-4FTG256C Pole programowalna granica Array FPGA IC 206 94208 4320

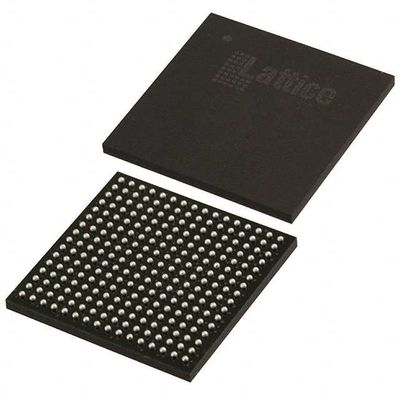

LCMXO2-4000HC-4FTG256C Pole programowalna granica Array FPGA IC 206 94208 4320

Nazwa marki: Original
Numer modelu: LCMXO2-4000HC-4FTG256C
MOQ: 1
Cena £: negotiable
Czas dostawy: 3-4 dni
Warunki płatności: TT
Szczegółowe informacje
Miejsce pochodzenia:
Oryginalne
Orzecznictwo:
Original
Liczba elementów logicznych/komórek:
4320
Liczba LAB/CLB:
540
Napięcie - zasilanie:
2,375 V ~ 3,465 V
Liczba wejść/wyjść:
206
Całkowita liczba bitów pamięci RAM:
94208
Temperatura pracy:
0°C ~ 85°C (TJ)
Szczegóły pakowania:
karton
Możliwość Supply:
100
Podkreślić:

LCMXO2-4000HC-4FTG256C

,

Wymagania w odniesieniu do zastosowań w odniesieniu do urządzeń z systemem FPGA

,

Pole programowalne granice FPGA IC

Opis produktu

LCMXO2-4000HC-4FTG256C Pole programowalna brama Array FPGA IC 206 94208 4320 256-LBGA


Wszystkie są nowe i oryginalne.

Specyfikacje LCMXO2-4000HC-4FTG256C



TYPU Opis
Kategoria Obwody zintegrowane
  Wbudowane
  FPGA (Field Programmable Gate Array)
Mfr Lattice Semiconductor Corporation
Zestaw MachXO2
Opakowanie Płytka
Liczba LAB/CLB 540
Liczba elementów logicznych/komórek 4320
Łączna ilość bitów pamięci RAM 94208
Liczba I/O 206
Napięcie - zasilanie 20,375 V ~ 3,465 V
Rodzaj montażu Powierzchnia
Temperatura pracy 0°C ~ 85°C (TJ)
Opakowanie / Pudełko 256-LBGA
Zestaw urządzeń dostawcy 256-FTBGA (17 x 17)
Numer produktu podstawowego LCMXO2-4000


CechyLCMXO2-4000HC-4FTG256C

• W/O obsługują gorące gniazda
• Zakończenie różnicowe na układzie
• programowalny tryb pociągania do góry lub do dołu
• Elastyczny układ zegarowy na chipie
• Osiem głównych zegarków
• Do dwóch zegarków krawędzi dla interfejsów I/O dużych prędkości (tylko na górnej i dolnej stronie)
• Do dwóch analogowych PLL na urządzenie z syntezą częstotliwości n
– Wide input frequency range (7 MHz to 400 MHz)
• Niezmienny, nieskończenie rekonfiguracyjny
• Natychmiastowe włączanie
• Jednoczesne bezpieczne rozwiązanie
• Możliwość programowania za pomocą JTAG, SPI lub I2C
• Wspiera programowanie w tle pamięci niezmiennej
• Opcjonalne podwójne uruchomienie z zewnętrzną pamięcią SPI
• Rekonfiguracja TransFRTM
• Aktualizacja logiki w terenie podczas pracy systemu
• Zwiększone wsparcie na poziomie systemu
• Funkcje wytrzymałe na chipie: SPI, I2C, timer/licznik
• Oscylator na chipie o dokładności 5,5%
• Unikalny identyfikator TraceID do śledzenia systemu
• Tryb programowania jednorazowego (OTP)
• Jednorzędne źródło zasilania z rozszerzonym zasięgiem pracy
• Skanowanie granic w standardzie IEEE 1149.1
• programowanie wewnątrz systemu zgodne z normą IEEE 1532
• Szeroki wybór pakietów
• opcje pakietów TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Opcje pakietów małych odcisków
️ Tak małe jak 2,5 mm x 2,5 mm
• Wspierana migracja gęstości
• zaawansowane opakowania bez halogenów





OpisLCMXO2-4000HC-4FTG256C


Lattice zapewnia różnorodne narzędzia projektowe, które pozwalają na efektywne wdrożenie złożonych projektów przy użyciu rodziny urządzeń MachXO2.

Popularne narzędzia do syntezy logicznej zapewniają wsparcie biblioteki syntezy dla MachXO2.

wydajność wraz z preferowanymi przez użytkownika i ograniczeniami do umieszczania i przekierowywania projektu w urządzeniu MachXO2.




Klasyfikacje środowiskowe i eksportoweLCMXO2-4000HC-4FTG256C


Atrybut Opis
Status RoHS Zgodność z ROHS3
Poziom wrażliwości na wilgoć (MSL) 3 (168 godzin)
Status REACH REACH Nie ma wpływu
ECCN 3A991D
HTSUS 8542.39.0001

LCMXO2-4000HC-4FTG256C Pole programowalna granica Array FPGA IC 206 94208 4320 0
