Układ scalony
Created with Pixso. LCMXO2-4000HC-4BG332C Pole programowalna granica IC 274 94208 4320 332-FBGA

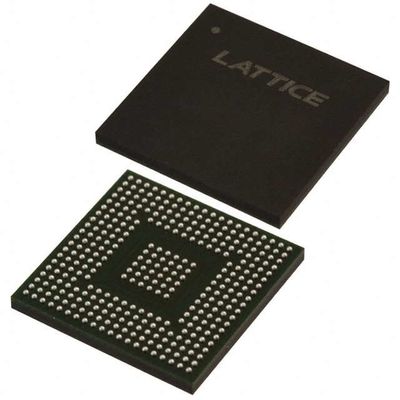

LCMXO2-4000HC-4BG332C Pole programowalna granica IC 274 94208 4320 332-FBGA

Nazwa marki: Original
Numer modelu: LCMXO2-4000HC-4BG332C
MOQ: 1
Cena £: negotiable
Czas dostawy: 3-4 dni
Warunki płatności: TT
Szczegółowe informacje
Miejsce pochodzenia:
Oryginalne
Orzecznictwo:
Original
Liczba LAB/CLB:
540
Liczba elementów logicznych/komórek:
4320
Całkowita liczba bitów pamięci RAM:
94208
Napięcie - zasilanie:
2,375 V ~ 3,465 V
Temperatura pracy:
0°C ~ 85°C (TJ)
Liczba wejść/wyjść:
274
Szczegóły pakowania:
karton
Możliwość Supply:
100
Podkreślić:

LCMXO2-4000HC-4BG332C

,

Wymagania w zakresie bezpieczeństwa

,

332-FBGA Pole programowalne granice

Opis produktu

LCMXO2-4000HC-4BG332C Pole programowalna granica IC 274 94208 4320 332-FBGA


Wszystkie są nowe i oryginalne.

Specyfikacje LCMXO2-4000HC-4BG332C



TYPU Opis
Kategoria Obwody zintegrowane
  Wbudowane
  FPGA (Field Programmable Gate Array)
Mfr Lattice Semiconductor Corporation
Zestaw MachXO2
Opakowanie Płytka
Liczba LAB/CLB 540
Liczba elementów logicznych/komórek 4320
Łączna ilość bitów pamięci RAM 94208
Liczba I/O 274
Napięcie - zasilanie 20,375 V ~ 3,465 V
Rodzaj montażu Powierzchnia
Temperatura pracy 0°C ~ 85°C (TJ)
Opakowanie / Pudełko 332-FBGA
Zestaw urządzeń dostawcy 332-CABGA (17 x 17)
Numer produktu podstawowego LCMXO2-4000



CechyLCMXO2-4000HC-4BG332C



• Pamięć wbudowana i rozproszona
• Do 240 kbits sysMEMTM Embedded Block RAM
• Do 54 kbits Rozproszona pamięć RAM
• Dedykowana logika sterowania FIFO
• Pamięć flash użytkownika na chipie
• Do 256 kbits pamięci flash użytkownika
• 100 000 cykli pisania
• Dostępne za pośrednictwem interfejsów WISHBONE, SPI, I2C i JTAG
• Może być używany jako procesor PROM lub pamięć flash
• Synchroniczne wprowadzenie/wyjście z źródła z wstępnym zaprojektowaniem
• Rejestry DDR w komórkach I/O
• Dedykowana logika biegów
• 7:1 Przystosowanie do I/O wyświetlacza
• DDR ogólny, DDRX2, DDRX4
• Dedykowana pamięć DDR/DDR2/LPDDR z obsługą DQS
• Wysokiej wydajności, elastyczny bufor I/O
• Programowalny buffer sysIOTM obsługuje szeroki zakres interfejsów:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
W odniesieniu do systemów LVDS, bus-LVDS, MLVDS, RSDS, LVPECL
¢ SSTL 25/18
HSTL 18
Wprowadzanie sygnału Schmitta, histereza do 0,5 V
• W/O obsługują gorące gniazda
• Zakończenie różnicowe na układzie
• programowalny tryb pociągania do góry lub do dołu







OpisLCMXO2-4000HC-4BG332C


Lattice zapewnia wiele wstępnie zaprojektowanych modułów IP (Własność Intelektualna) LatticeCORETM, w tym szereg
Wykorzystując te konfigurowalne oprogramowanie
Podczas gdy podstawowe rdzenie IP jako standaryzowane bloki, użytkownicy mogą swobodnie koncentrować się na unikalnych aspektach ich projektowania, zwiększając swoją wydajność.






Klasyfikacje środowiskowe i eksportoweLCMXO2-4000HC-4BG332C


Atrybut Opis
Status RoHS Zgodność z ROHS3
Poziom wrażliwości na wilgoć (MSL) 3 (168 godzin)
Status REACH REACH Nie ma wpływu
ECCN 3A991D
HTSUS 8542.39.0001
