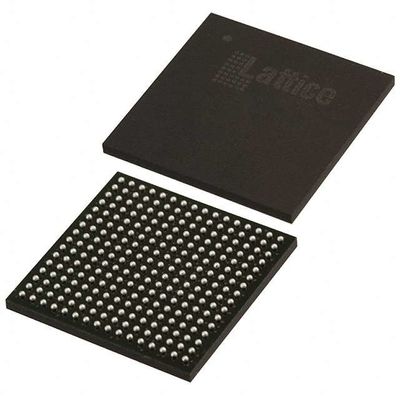

LCMXO2-2000HC-4FTG256I MachXO2 FPGA IC Chip 206 75776 2112 256-LBGA
| TYPU | Opis |
| Kategoria | Obwody zintegrowane |
| Wbudowane | |
| FPGA (Field Programmable Gate Array) | |
| Mfr | Lattice Semiconductor Corporation |
| Zestaw | MachXO2 |
| Opakowanie | Płytka |
| Liczba LAB/CLB | 264 |
| Liczba elementów logicznych/komórek | 2112 |
| Łączna ilość bitów pamięci RAM | 75776 |
| Liczba I/O | 206 |
| Napięcie - zasilanie | 20,375 V ~ 3,465 V |
| Rodzaj montażu | Powierzchnia |
| Temperatura pracy | -40°C ~ 100°C (TJ) |
| Opakowanie / Pudełko | 256-LBGA |
| Zestaw urządzeń dostawcy | 256-FTBGA (17 x 17) |
| Numer produktu podstawowego | LCMXO2-2000 |
CechyLCMXO2-2000HC-4FTG256I
• Wysokiej wydajności, elastyczny bufor I/O
• Programowalny buffer sysIOTM obsługuje szeroki zakres interfejsów:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
W odniesieniu do systemów LVDS, bus-LVDS, MLVDS, RSDS, LVPECL
¢ SSTL 25/18
HSTL 18
Wprowadzanie sygnału Schmitta, histereza do 0,5 V
• W/O obsługują gorące gniazda
• Zakończenie różnicowe na układzie
• programowalny tryb pociągania do góry lub do dołu
• Elastyczny układ zegarowy na chipie
• Osiem głównych zegarków
• Do dwóch zegarków krawędzi dla interfejsów I/O dużych prędkości (tylko na górnej i dolnej stronie)
• Do dwóch analogowych PLL na urządzenie z syntezą częstotliwości n
– Wide input frequency range (7 MHz to 400 MHz)
• Niezmienny, nieskończenie rekonfiguracyjny
• Natychmiastowe włączanie
• Jednoczesne bezpieczne rozwiązanie
• Możliwość programowania za pomocą JTAG, SPI lub I2C
• Wspiera programowanie w tle pamięci niezmiennej
• Opcjonalne podwójne uruchomienie z zewnętrzną pamięcią SPI
• Rekonfiguracja TransFRTM
• Aktualizacja logiki w terenie podczas pracy systemu
• Zwiększone wsparcie na poziomie systemu
• Funkcje wytrzymałe na chipie: SPI, I2C, timer/licznik
• Oscylator na chipie o dokładności 5,5%
• Unikalny identyfikator TraceID do śledzenia systemu
• Tryb programowania jednorazowego (OTP)
• Jednorzędne źródło zasilania z rozszerzonym zasięgiem pracy
• Skanowanie granic w standardzie IEEE 1149.1
• programowanie wewnątrz systemu zgodne z normą IEEE 1532
• Szeroki wybór pakietów
• opcje pakietów TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Opcje pakietów małych odcisków
️ Tak małe jak 2,5 mm x 2,5 mm
• Wspierana migracja gęstości
• zaawansowane opakowania bez halogenów
OpisLCMXO2-2000HC-4FTG256I
MachXO2 PLD są dostępne w szerokim zakresie zaawansowanych pakietów bezhalogenowych, począwszy od
urządzenia MachXO2 obsługują migrację gęstości
W tabeli 1-1 przedstawiono gęstość LUT, opcje pakietów i I/O oraz inne kluczowe parametry.
parametry.
Klasyfikacje środowiskowe i eksportoweLCMXO2-2000HC-4FTG256I
| Atrybut | Opis |
| Status RoHS | Zgodność z ROHS3 |
| Poziom wrażliwości na wilgoć (MSL) | 3 (168 godzin) |
| Status REACH | REACH Nie ma wpływu |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
