Układ scalony
Created with Pixso. LCMXO2-1200HC-4TG100C Pole programowalna brama Array IC 79 65536 1280 100-LQFP

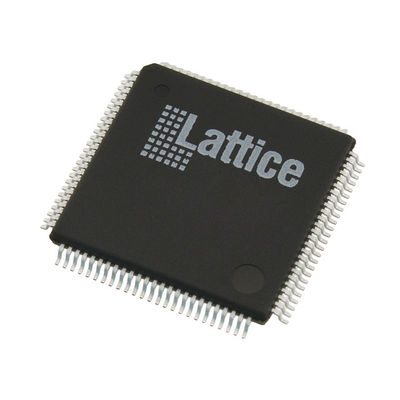

LCMXO2-1200HC-4TG100C Pole programowalna brama Array IC 79 65536 1280 100-LQFP

Nazwa marki: Original
Numer modelu: LCMXO2-1200HC-4TG100C
MOQ: 1
Cena £: negotiable
Czas dostawy: 3-4 dni
Warunki płatności: TT
Szczegółowe informacje
Miejsce pochodzenia:
Oryginalne
Orzecznictwo:
Original
Liczba LAB/CLB:
160
Liczba elementów logicznych/komórek:
1280
Całkowita liczba bitów pamięci RAM:
65536
Liczba wejść/wyjść:
79
Napięcie - zasilanie:
2,375 V ~ 3,465 V
Temperatura pracy:
0°C ~ 85°C (TJ)
Szczegóły pakowania:
karton
Możliwość Supply:
100
Podkreślić:

LCMXO2-1200HC-4TG100C

,

LCMXO2-1200HC-4TG100C FPGA IC

,

100-LQFP Field Programmable Gate Array IC

Opis produktu

LCMXO2-1200HC-4TG100C Pole programowalna brama Array IC 79 65536 1280 100-LQFP


Wszystkie są nowe i oryginalne.

Specyfikacje LCMXO2-1200HC-4TG100C



TYPU Opis
Kategoria Obwody zintegrowane
  Wbudowane
  FPGA (Field Programmable Gate Array)
Mfr Lattice Semiconductor Corporation
Zestaw MachXO2
Opakowanie Płytka
Liczba LAB/CLB 160
Liczba elementów logicznych/komórek 1280
Łączna ilość bitów pamięci RAM 65536
Liczba I/O 79
Napięcie - zasilanie 20,375 V ~ 3,465 V
Rodzaj montażu Powierzchnia
Temperatura pracy 0°C ~ 85°C (TJ)
Opakowanie / Pudełko 100-LQFP
Zestaw urządzeń dostawcy 100-TQFP (14x14)
Numer produktu podstawowego LCMXO2-1200



CechyLCMXO2-1200HC-4TG100C


• Elastyczna architektura logiczna
• Sześć urządzeń z 256 do 6864 LUT4 i 18 do 334 I/O
• Urządzenia o bardzo niskiej mocy
• zaawansowany proces 65 nm niskiej mocy
• Moc w stanie gotowości wynosi 22 μW
• Programowalne różnicowe wprowadzenia/wyjścia o niskim zakręcie
• Tryb gotowości i inne opcje oszczędności energii
• Pamięć wbudowana i rozproszona
• Do 240 kbits sysMEMTM Embedded Block RAM
• Do 54 kbits Rozproszona pamięć RAM
• Dedykowana logika sterowania FIFO
• Pamięć flash użytkownika na chipie
• Do 256 kbits pamięci flash użytkownika
• 100 000 cykli pisania
• Dostępne za pośrednictwem interfejsów WISHBONE, SPI, I2C i JTAG
• Może być używany jako procesor PROM lub pamięć flash
• Synchroniczne wprowadzenie/wyjście z źródła z wstępnym zaprojektowaniem
• Rejestry DDR w komórkach I/O
• Dedykowana logika biegów
• 7:1 Przystosowanie do I/O wyświetlacza
• DDR ogólny, DDRX2, DDRX4
• Dedykowana pamięć DDR/DDR2/LPDDR z obsługą DQS
• Wysokiej wydajności, elastyczny bufor I/O
• Programowalny buffer sysIOTM obsługuje szeroki zakres interfejsów:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
W odniesieniu do systemów LVDS, bus-LVDS, MLVDS, RSDS, LVPECL
¢ SSTL 25/18
HSTL 18
Wprowadzanie sygnału Schmitta, histereza do 0,5 V
• W/O obsługują gorące gniazda
• Zakończenie różnicowe na układzie
• programowalny tryb pociągania do góry lub do dołu
• Elastyczny układ zegarowy na chipie
• Osiem głównych zegarków
• Do dwóch zegarków krawędzi dla interfejsów I/O dużych prędkości (tylko na górnej i dolnej stronie)
• Do dwóch analogowych PLL na urządzenie z syntezą częstotliwości n
– Wide input frequency range (7 MHz to 400 MHz)
• Niezmienny, nieskończenie rekonfiguracyjny
• Natychmiastowe włączanie
• Jednoczesne bezpieczne rozwiązanie
• Możliwość programowania za pomocą JTAG, SPI lub I2C
• Wspiera programowanie w tle pamięci niezmiennej
• Opcjonalne podwójne uruchomienie z zewnętrzną pamięcią SPI
• Rekonfiguracja TransFRTM
• Aktualizacja logiki w terenie podczas pracy systemu
• Zwiększone wsparcie na poziomie systemu
• Funkcje wytrzymałe na chipie: SPI, I2C, timer/licznik
• Oscylator na chipie o dokładności 5,5%
• Unikalny identyfikator TraceID do śledzenia systemu
• Tryb programowania jednorazowego (OTP)
• Jednorzędne źródło zasilania z rozszerzonym zasięgiem pracy
• Skanowanie granic w standardzie IEEE 1149.1
• programowanie wewnątrz systemu zgodne z normą IEEE 1532
• Szeroki wybór pakietów
• opcje pakietów TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Opcje pakietów małych odcisków
️ Tak małe jak 2,5 mm x 2,5 mm
• Wspierana migracja gęstości
• zaawansowane opakowania bez halogenów






Klasyfikacje środowiskowe i eksportoweLCMXO2-1200HC-4TG100C


Atrybut Opis
Status RoHS Zgodność z ROHS3
Poziom wrażliwości na wilgoć (MSL) 3 (168 godzin)
Status REACH REACH Nie ma wpływu
ECCN EAR99
HTSUS 8542.39.0001
