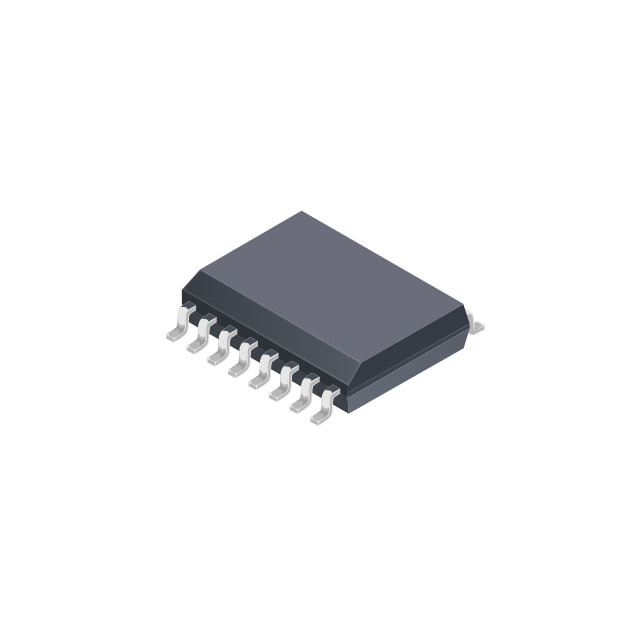

ACS733KLATR-40AB-T Czujnik prądu 40A 1 kanał Efekt Hall Differential Bidirectional
| TYPU | Opis |
| Kategoria | Czujniki, przetworniki |
| Czujniki prądu | |
| Mfr | Allegro MicroSystems |
| Zestaw | - |
| Opakowanie | Taśma i rolka (TR) |
| Taśma cięcia (CT) | |
| Do pomiaru | AC/DC |
| Rodzaj czujnika | Efekt Halla, różnica |
| Prąd - wykrywanie | 40A |
| Liczba kanałów | 1 |
| Produkcja | Ratiometryczne, napięcie |
| Wrażliwość | 33 mV/A |
| Częstotliwość | 1MHz |
| Liniowość | ± 0,5% |
| Dokładność | ±1,7% |
| Napięcie - zasilanie | 3.14V ~ 3.46V |
| Czas reakcji | 200 ns |
| Prąd - podaż (maksymalnie) | 35 mA |
| Temperatura pracy | -40°C ~ 125°C |
| Klasa | Produkcja samochodowa |
| Kwalifikacja | AEC-Q100 |
| Polaryzacja | Dwu kierunkowe |
| Rodzaj montażu | Powierzchnia |
| Opakowanie / Pudełko | 16-SOIC (0,295", 7,50 mm szerokości) |
| Zestaw urządzeń dostawcy | 16-SOIC |
| Numer produktu podstawowego | ACS733 |
Wymagania dotyczące ACS733KLATR-40AB-T
• Kwalifikacja AEC-Q100 dla pojazdów
• Wysoka przepustowość, analogiczna moc wyjściowa 1 MHz
• Odczuwanie różnicowe Hall odrzuca pola standardowego trybu
• Wysokoizolacyjny szeroki zestaw SOIC16 zapewnia izolację galwaniczną dla zastosowań wysokonapięciowych
• Zintegrowana osłona praktycznie eliminuje połączenie pojemnościowe od przewodnika prądu do matrycy, znacznie tłumiąc hałas wyjściowy z powodu wysokich transientów dv/dt
• Najwyższa w branży wydajność hałasu z znacznie lepszą szerokością pasma dzięki własnej konstrukcji wzmacniacza i filtra
• certyfikat UL60950-1 (edycja 2)
□ Siła dielektryczna napięcie = 3,6 kVRMS
□ Zasadowe napięcie robocze izolacji = 616 VRMS
• Szybkie i konfigurowalne zewnętrznie wykrywanie usterek nadprądu
• 1 mΩ opór pierwotnego przewodnika dla niskiej straty mocy i wysokiej odporności na prąd
• Opcje jednoosobowego zasilania 3,3 i 5 V
• Napięcie wyjściowe proporcjonalne do prądu przemiennego i prądu stałego
• Wytworzona w fabryce czułość i napięcie wyjściowe w stanie spoczynku dla poprawy dokładności
• Niemal zerowa histereza magnetyczna
• Wydajność ratiometryczna z napięcia zasilania
ZastosowanieACS733KLATR-40AB-T
ACS732 i ACS733 to nowa generacja czujników prądu o wysokiej przepustowości od AllegroTM.i dokładne rozwiązanie do pomiaru prądu wysokiej częstotliwości w konwerterach prądu stałego/prądu stałego i innych zastosowaniach zasilania przełączania. ACS732 i ACS733 oferują wysoką izolację, wysoką przepustowość wykrywania prądu opartego na efekcie Halla z konfigurowalnym przez użytkownika wykrywaniem usterek nadprądu.
Dzięki tym właściwościom są one idealnie odpowiednie do wymiany transformatorów o wysokiej częstotliwości i transformatorów prądu w zastosowaniach działających przy wysokich napięciach.
Klasyfikacje środowiskowe i eksportoweACS733KLATR-40AB-T
| Atrybut | Opis |
| Status RoHS | Zgodność z ROHS3 |
| Poziom wrażliwości na wilgoć (MSL) | 3 (168 godzin) |
| Status REACH | REACH Nie ma wpływu |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
