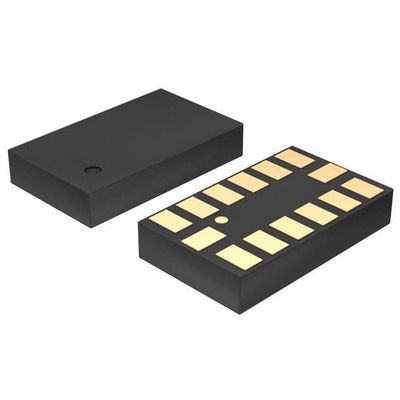

ADXL345 Akcelerometr osi X, Y, Z ±2g, 4g, 8g, 16g 0,05Hz ~ 1,6kHz 14-LGA (3x5)
TYPU | Opis |
Kategoria | Czujniki, przetworniki |
Czujniki ruchu | |
Akcelerometry | |
Producent | Analog Devices Inc. |
Zestaw | - |
Opakowanie | Płytka |
Rodzaj | Cyfrowe |
Oś | X, Y, Z |
Zakres przyspieszenia | ±2g, 4g, 8g, 16g |
Wskaźnik czułości (LSB/g) | 256 (± 2 g) ~ 32 (± 16 g) |
Czułość (mV/g) | - |
Przepustowość | 00,05 Hz ~ 1,6 kHz |
Rodzaj wyjścia | I2C, SPI |
Napięcie - zasilanie | 2V ~ 3,6V |
Cechy | Zmienna szerokość pasma |
Temperatura pracy | -55°C ~ 105°C |
Rodzaj montażu | Powierzchnia |
Opakowanie / Pudełko | 14-VFLGA |
Zestaw urządzeń dostawcy | 14-LGA (3x5) |
Numer produktu podstawowego | ADXL345 |
CechyADXL345
Ultra niskie zasilanie: aż 23 μA w trybie pomiarowym i
0.1 μA w trybie czuwania przy VS = 2,5 V (typowy)
Skala zużycia energii automatycznie z szerokością pasma
Rozdzielczość do wyboru przez użytkownika od 10 do 13 bitów
Wskaźnik skali 4 mg/LSB we wszystkich zakresach g
32-wzór FIFO minimalizuje obciążenie procesora hosta
Jednorazowe, podwójne i wykrywanie wolnego upadku
Monitorowanie aktywności/nieaktywności
Zakres napięcia zasilania: od 2,0 V do 3,6 V
Zakres napięcia I/O: 1,7 V do VS
Interfejsy cyfrowe SPI (3- i 4-przewodowe) i I2C
Elastyczne tryby przerywania mapowane do dowolnego szczytu przerywania
Zakres pomiarów możliwy do wyboru za pomocą polecenia seryjnego
Szerokość pasma wybierana za pomocą polecenia seryjnego
10, 000 g przeżycie wstrząsu
Bez Pb/zgodny z RoHS
Małe i cienkie: 3 mm × 5 mm × 1 mm opakowanie LGA
Wzmocnione cechy produktu
Wspiera aplikacje w dziedzinie obrony i lotnictwa (standardy AQEC)
Rozszerzony zakres temperatur przemysłowych (od -55°C do +105°C)
Wzorzec podstawowy kontrolowanej produkcji
Jedno miejsce montażu/badań
Jedno miejsce produkcji
Rozszerzone powiadomienie o zmianie produktu
Dane kwalifikacyjne dostępne na żądanie
Zastosowania ADXL345
Sprzęt przemysłowy
Sprzęt lotniczy
Klasyfikacje środowiskowe i eksportoweADXL345
Atrybut | Opis |
Status RoHS | Zgodność z ROHS3 |
Poziom wrażliwości na wilgoć (MSL) | 3 (168 godzin) |
Status REACH | REACH Nie ma wpływu |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
