Created with Pixso. XC2S50E-6TQ144C Pole programowalna brama Array FPGA IC 102 32768 1728 144-LQFP

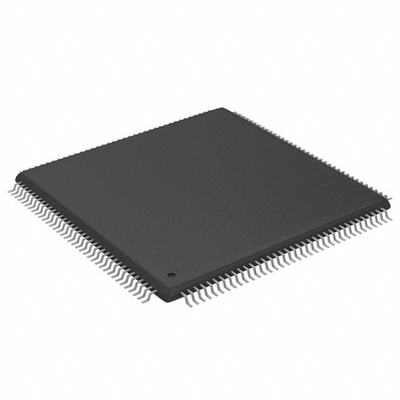

XC2S50E-6TQ144C Pole programowalna brama Array FPGA IC 102 32768 1728 144-LQFP

Nazwa marki: Original
Numer modelu: XC2S50E-6TQ144C
MOQ: 1
Cena £: negotiable
Czas dostawy: 3-4 dni
Warunki płatności: TT
Szczegółowe informacje
Miejsce pochodzenia:
Oryginalne
Orzecznictwo:
Original
Pakiet:
Płytka
Liczba LAB/CLB:
384
Liczba elementów logicznych/komórek:
1728
Całkowita liczba bitów pamięci RAM:
32768
Liczba wejść/wyjść:
102
Liczba bramek:
50000
Napięcie - zasilanie:
1,71 V ~ 1,89 V
Temperatura pracy:
0°C ~ 85°C (TJ)
Szczegóły pakowania:
Karton
Możliwość Supply:
100
Podkreślić:

XC2S50E-6TQ144C

,

Wymagania w zakresie bezpieczeństwa

,

Pole programowalne granice FPGA IC

Opis produktu

XC2S50E-6TQ144C Field Programmable Gate Array (FPGA) IC 102 32768 1728



XC2S50E-6TQ144C pochodzą zWynajem fabryczny, proszę sprawdzić swoje wymagania i skontaktuj się z nami z ceną docelową.

Specyfikacje XC2S50E-6TQ144C


Rodzaj Opis
Kategoria Obwody zintegrowane
  Wbudowane
  FPGA (Field Programmable Gate Array)
Mfr AMD
Zestaw Spartan®-IIE
Pakiet Płytka
Liczba LAB/CLB 384
Liczba elementów logicznych/komórek 1728
Łączna ilość bitów pamięci RAM 32768
Liczba I/O 102
Liczba bram 50000
Napięcie - zasilanie 1.71V ~ 1.89V
Rodzaj montażu Powierzchnia
Temperatura pracy 0°C ~ 85°C (TJ)
Opakowanie / Pudełko 144-LQFP
Zestaw urządzeń dostawcy 144-TQFP (20x20)
Numer produktu podstawowego XC2S50E


CechyXC2S50E-6TQ144C

Technologia zastępowania ASIC drugiej generacji

-Gęstości do 15 552 komórek logicznych600,000 bram systemowych

-Uproszczone funkcje oparte na Virtex®

- E FPGAarchitektura-Nieograniczone w systemiereprogramowalność

-Bardzo niskie koszty-Kosztowo efektywna technologia 0,15 mikrona

Cechy na poziomie systemu

-SelectRAMTM pamięć hierarchiczna:

·16 bitów/LUT rozproszone pamięci RAM

·Konfiguracyjna 4K-bitowa prawdziwa pamięć RAM z dwoma portami

·Szybkie interfejsy do zewnętrznej pamięci RAM

-W pełni zgodne z PCI 3.3V do 64 bitów przy 66 MHz iZgodny z CardBus

-Architektura segmentowanej trasy o niskim zużyciu energii

-Dedykowana logika przewozu dla szybkiej arytmetyki

-Skuteczne wsparcie mnożnika

-Łańcuch kaskadowy dla szerokości

- funkcje wejściowe

-Wystarczająca liczba rejestrów/zamków z funkcją enable, set, reset

-Cztery dedykowane DLL do zaawansowanego sterowania zegarem

      ·Eliminacja opóźnienia dystrybucji zegara

      ·Pomnożenie, dzielenie lub przesunięcie fazy-Cztery podstawoweniskie

- zniekształconyglobalnezegarekdystrybucjasieci

  -Logika skanowania granicznego zgodna z IEEE 1149.1

Wszechstronne W/W i opakowania

   -Opcje pakietu bez Pb

-Niskie

- pakiety kosztów dostępne we wszystkich gęstościach

-Odciski rodzinneility w wspólnych opakowaniach

   -19 standardów interfejsów o wysokiej wydajności·LVTTL, LVCMOS, HSTL, SSTL, AGP, CTT, GTL·Włączenie i wyjście różnicowe LVDS i LVPECL

-Do 205 różnicowych par I/O, które mogą być wprowadzane,wyjście lub dwukierunkowe

-Hot swap I/O (przyjazny dla CompactPCI)

rdzeń logiczny zasilany 1,8 V i I/O zasilane 1,5 V,2.5V lub 3.3V

W pełni wspierany przez potężny Xilinx®ISE®rozwójsystem

   -W pełni automatyczne mapowanie, umieszczanie i kierowanie

-Zintegrowane z narzędziami wprowadzania i weryfikacji projektu

   -Rozległa biblioteka IP obejmująca funkcje DSP iprocesory miękkie


Rodzina Spartan-IIE w porównaniu ze Spartan-IIRodzina



Większa gęstość i więcej I/O

Wyższe osiągi

Wyjątkowe opakowania w opakowaniach opłacalnych

Sygnalizacja różnicowa-Wymagania w odniesieniu do systemu LVDS

• VCCINT= 1,8 V- Mniejsza moc.-Tolerancja 5 V z rezystorem zewnętrznym-Tolerancja 3V bezpośrednio

PCI, LVTTL i LVCMOS2 bufory wejściowe zasilane przezVCCOzamiast VCCINT

Unikalny większy strumień bitów


Klasyfikacje środowiskowe i eksportoweXC2S50E-6TQ144C



Atrybut Opis
Status RoHS Niezgodność z RoHS
Poziom wrażliwości na wilgoć (MSL) 3 (168 godzin)
Status REACH REACH Nie ma wpływu
ECCN EAR99
HTSUS 8542.39.0001
