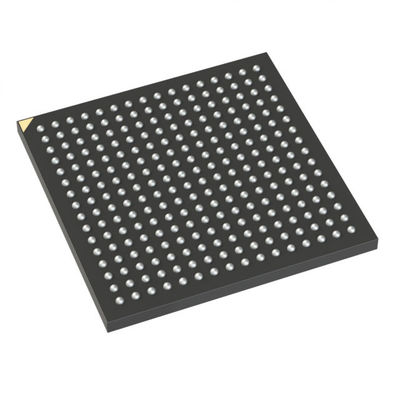

LCMXO2-4000HE-4BG256C Pole programowalna granica IC 206 94208 4320 256-LFBGA
TYPU | Opis |
Kategoria | Obwody zintegrowane |
Wbudowane | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Zestaw | MachXO2 |
Opakowanie | Płytka |
Liczba LAB/CLB | 540 |
Liczba elementów logicznych/komórek | 4320 |
Łączna ilość bitów pamięci RAM | 94208 |
Liczba I/O | 206 |
Napięcie - zasilanie | 1.14V ~ 1.26V |
Rodzaj montażu | Powierzchnia |
Temperatura pracy | 0°C ~ 85°C (TJ) |
Opakowanie / Pudełko | 256-LFBGA |
Zestaw urządzeń dostawcy | 256-CABGA (14x14) |
Numer produktu podstawowego | LCMXO2-4000 |
CechyLCMXO2-4000HE-4BG256C
• Niezmienny, nieskończenie rekonfiguracyjny
• Natychmiastowe włączanie
• Jednoczesne bezpieczne rozwiązanie
• Możliwość programowania za pomocą JTAG, SPI lub I2C
• Wspiera programowanie w tle pamięci niezmiennej
• Opcjonalne podwójne uruchomienie z zewnętrzną pamięcią SPI
• Rekonfiguracja TransFRTM
• Aktualizacja logiki w terenie podczas pracy systemu
• Zwiększone wsparcie na poziomie systemu
• Funkcje wytrzymałe na chipie: SPI, I2C, timer/licznik
• Oscylator na chipie o dokładności 5,5%
• Unikalny identyfikator TraceID do śledzenia systemu
• Tryb programowania jednorazowego (OTP)
• Jednorzędne źródło zasilania z rozszerzonym zasięgiem pracy
• Skanowanie granic w standardzie IEEE 1149.1
• programowanie wewnątrz systemu zgodne z normą IEEE 1532
• W/O obsługują gorące gniazda
• Zakończenie różnicowe na układzie
• programowalny tryb pociągania do góry lub do dołu
• Elastyczny układ zegarowy na chipie
• Osiem głównych zegarków
• Do dwóch zegarków krawędzi dla interfejsów I/O dużych prędkości (tylko na górnej i dolnej stronie)
• Do dwóch analogowych PLL na urządzenie z syntezą częstotliwości n
OpisLCMXO2-4000HE-4BG256C
MachXO2 PLD są dostępne w szerokim zakresie zaawansowanych pakietów bezhalogenowych, począwszy od
urządzenia MachXO2 obsługują migrację gęstości
W tabeli 1-1 przedstawiono gęstość LUT, opcje pakietów i I/O oraz inne kluczowe parametry.
parametry.
Klasyfikacje środowiskowe i eksportoweLCMXO2-4000HE-4BG256C
Atrybut | Opis |
Status RoHS | Zgodność z ROHS3 |
Poziom wrażliwości na wilgoć (MSL) | 3 (168 godzin) |
Status REACH | REACH Nie ma wpływu |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
