ADAU1466WBCPZ300RL 32BIT SIGMADSP AUDIO 24K/80K układ scalony
TYPU | Opis |
Kategoria | Obwody zintegrowane |
Wbudowane | |
DSP (procesory cyfrowych sygnałów) | |
Producent | Analog Devices Inc. |
Zestaw | SigmaDSP® |
Opakowanie | Taśma i rolka (TR) |
Taśma cięcia (CT) | |
Rodzaj | Sigma |
Interfejs | I2C, SPI |
Wskaźnik czasu | 294.912MHz |
Pamięć nielotna | ROM (96kB) |
RAM na chipie | 320kB |
napięcie - I/O | 3.30V |
Napięcie - rdzeń | 1.20V |
Temperatura pracy | -40°C ~ 105°C (TA) |
Klasa | Produkcja samochodowa |
Rodzaj montażu | Powierzchnia |

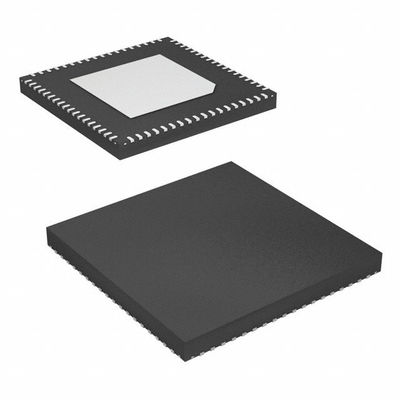

Opakowanie / Pudełko | 72-VFQFN Podkład ekspozycyjny, CSP |
Zestaw urządzeń dostawcy | Wymagania w zakresie bezpieczeństwa |
Numer produktu podstawowego | ADAU1466 |
CechyADAU1466WBCPZ300RL
Kwalifikowane do zastosowań motoryzacyjnych
Całkowicie programowalny DSP audio dla ulepszonego przetwarzania dźwięku
Funkcje SigmaStudio, własnego programowania graficznego
narzędzie do tworzenia niestandardowych przepływów sygnału
Do 294,912 MHz, 32-bitowe rdzenie SigmaDSP przy 1,2 V
Do 24 kWordów pamięci programowej
Do 80 kWords RAM parametrów/danych
Do 6144 instrukcji SIMD na próbkę przy częstotliwości 48 kHz
Do 1600 ms cyfrowy pakiet opóźnień audio przy częstotliwości 48 kHz
Wprowadzanie i usuwanie dźwięku
4 seryjne porty wejścia, 4 seryjne porty wyjścia
48-kanałowy, 32-bitowy cyfrowy I/O do prędkości próbkowania 192 kHz
Wymogi dotyczące elastycznej konfiguracji TDM, I2S, lewy i prawy
formaty i PCM
Do 8 stereo ASRC od 1:8 do 7.75stosunek 1:1 i
Zakres dynamiczny 139 dB
Stereo wejście i wyjście S/PDIF w zakresie 192 kHz
Cztery kanały wejściowe do mikrofonu PDM
Wielokanalizowane, adresowalne przez bajt seryjne porty TDM
Oscylator zegarowy do generowania zegarków głównych z kryształu
PLL całkowitych i elastyczne generatory zegara
Zintegrowany czujnik temperatury matricu
Interfejsy sterowania I2C i SPI (zarówno niewolnik jak i mistrz)
Samodzielna operacja
Samodzielne uruchomienie z seryjnej EEPROM
6-kanałowy, 10-bitowy pomocniczy kontroler ADC SAR
14 wielofunkcyjnych pinów do cyfrowych urządzeń sterujących i wyjściów
Regulator na układzie do wytwarzania 1,2 V z zasilania 3,3 V
72-ołowiane, 10 mm × 10 mm opakowanie LFCSP o wymiarach 5,3 mm
podkładka wystawiona
Zakres temperatury: od -40°C do +105°C
ZastosowanieADAU1466WBCPZ300RL
Przetwarzanie dźwięku samochodowego
Jednostki głowy
Zwiększacze rozproszone
Systemy rozrywki tylnych siedzeń
Zwiększacze skrzydłowe
Komercyjne i profesjonalne przetwarzanie dźwięku
Klasyfikacje środowiskowe i eksportoweADAU1466WBCPZ300RL
Atrybut | Opis |
Status RoHS | Zgodność z ROHS3 |
Poziom wrażliwości na wilgoć (MSL) | 3 (168 godzin) |
Status REACH | REACH Nie ma wpływu |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
