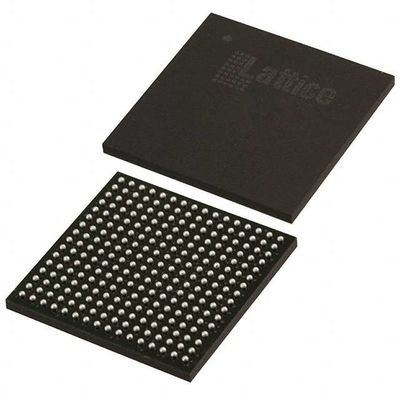

LCMXO2-2000HC-4FTG256C Pole programowalna brama Array IC 206 75776 2112 256-LBGA
TYPU | Opis |
Kategoria | Obwody zintegrowane |
Wbudowane | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Zestaw | MachXO2 |
Opakowanie | Płytka |
Liczba LAB/CLB | 264 |
Liczba elementów logicznych/komórek | 2112 |
Łączna ilość bitów pamięci RAM | 75776 |
Liczba I/O | 206 |
Napięcie - zasilanie | 20,375 V ~ 3,465 V |
Rodzaj montażu | Powierzchnia |
Temperatura pracy | 0°C ~ 85°C (TJ) |
Opakowanie / Pudełko | 256-LBGA |
Zestaw urządzeń dostawcy | 256-FTBGA (17 x 17) |
Numer produktu podstawowego | LCMXO2-2000 |
CechyLCMXO2-2000HC-4FTG256C
• Elastyczna architektura logiczna
• Sześć urządzeń z 256 do 6864 LUT4 i 18 do 334 I/O
• Urządzenia o bardzo niskiej mocy
• zaawansowany proces 65 nm niskiej mocy
• Moc w stanie gotowości wynosi 22 μW
• Programowalne różnicowe wprowadzenia/wyjścia o niskim zakręcie
• Tryb gotowości i inne opcje oszczędności energii
• Pamięć wbudowana i rozproszona
• Do 240 kbits sysMEMTM Embedded Block RAM
• Do 54 kbits Rozproszona pamięć RAM
• Dedykowana logika sterowania FIFO
• Pamięć flash użytkownika na chipie
• Do 256 kbits pamięci flash użytkownika
• 100 000 cykli pisania
• Dostępne za pośrednictwem interfejsów WISHBONE, SPI, I2C i JTAG
• Może być używany jako procesor PROM lub pamięć flash
• Synchroniczne wprowadzenie/wyjście z źródła z wstępnym zaprojektowaniem
• Rejestry DDR w komórkach I/O
• Dedykowana logika biegów
• 7:1 Przystosowanie do I/O wyświetlacza
• DDR ogólny, DDRX2, DDRX4
• Dedykowana pamięć DDR/DDR2/LPDDR z obsługą DQS
OpisLCMXO2-2000HC-4FTG256C
Urządzenia MachXO2 są dostępne w dwóch wersjach: urządzenia o bardzo niskiej mocy (ZE) i urządzenia o wysokiej wydajności (HC i HE).z ¢3 jako najszybszymPodobnie urządzenia o wysokiej wydajności są oferowane w trzech klasach prędkości: ¥4, ¥5 i ¥6, z czego ¥6 jest najszybszym.
Klasyfikacje środowiskowe i eksportoweLCMXO2-2000HC-4FTG256C
Atrybut | Opis |
Status RoHS | Zgodność z ROHS3 |
Poziom wrażliwości na wilgoć (MSL) | 3 (168 godzin) |
Status REACH | REACH Nie ma wpływu |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
