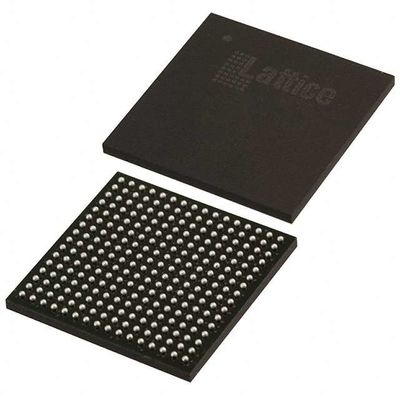

LCMXO2-1200UHC-4FTG256I Field Programmable Gate Array FPGA IC 79 65536 1280

LCMXO2-1200UHC-4FTG256I Pole programowalna brama Array FPGA IC 79 65536 1280

  • High Light

    Pole programowalne granice FPGA IC

    ,

    LCMXO2-1200UHC-4FTG256I

    ,

    LCMXO2-1200UHC-4FTG256I fpga IC

  • Liczba LAB/CLB
    160
  • Liczba elementów logicznych/komórek
    1280
  • Całkowita liczba bitów pamięci RAM
    75776
  • Liczba wejść/wyjść
    206
  • Napięcie - zasilanie
    2,375 V ~ 3,465 V
  • Temperatura pracy
    -40°C ~ 100°C (TJ)
  • Opakowanie / Pudełko
    256-LBGA
  • Miejsce pochodzenia
    Oryginalne
  • Nazwa handlowa
    Original
  • Orzecznictwo
    Original
  • Numer modelu
    LCMXO2-1200UHC-4FTG256I
  • Minimalne zamówienie
    1
  • Cena
    Negotiation
  • Szczegóły pakowania
    karton
  • Czas dostawy
    3-4 dni
  • Zasady płatności
    TT
  • Możliwość Supply
    100

LCMXO2-1200UHC-4FTG256I Pole programowalna brama Array FPGA IC 79 65536 1280

LCMXO2-1200UHC-4FTG256I Pole programowalne granice Array (FPGA) IC 79 65536 1280


Wszystkie są nowe i oryginalne.

Specyfikacje LCMXO2-1200UHC-4FTG256I



TYPU Opis
Kategoria Obwody zintegrowane
  Wbudowane
  FPGA (Field Programmable Gate Array)
Mfr Lattice Semiconductor Corporation
Zestaw MachXO2
Opakowanie Płytka
Liczba LAB/CLB 160
Liczba elementów logicznych/komórek 1280
Łączna ilość bitów pamięci RAM 75776
Liczba I/O 206
Napięcie - zasilanie 20,375 V ~ 3,465 V
Rodzaj montażu Powierzchnia
Temperatura pracy -40°C ~ 100°C (TJ)
Opakowanie / Pudełko 256-LBGA
Zestaw urządzeń dostawcy 256-FTBGA (17 x 17)
Numer produktu podstawowego LCMXO2-1200



CechyLCMXO2-1200UHC-4FTG256I





Administrator:
• Pamięć flash użytkownika na chipie
• Do 256 kbits pamięci flash użytkownika
• 100 000 cykli pisania
• Dostępne za pośrednictwem interfejsów WISHBONE, SPI, I2C i JTAG
• Może być używany jako procesor PROM lub pamięć flash
• Synchroniczne wprowadzenie/wyjście z źródła z wstępnym zaprojektowaniem
• Rejestry DDR w komórkach I/O
• Dedykowana logika biegów
• 7:1 Przystosowanie do I/O wyświetlacza
• DDR ogólny, DDRX2, DDRX4
• Dedykowana pamięć DDR/DDR2/LPDDR z obsługą DQS
• Wysokiej wydajności, elastyczny bufor I/O
• Programowalny buffer sysIOTM obsługuje szeroki zakres interfejsów:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
W odniesieniu do systemów LVDS, bus-LVDS, MLVDS, RSDS, LVPECL
¢ SSTL 25/18
HSTL 18
Wprowadzanie sygnału Schmitta, histereza do 0,5 V
• W/O obsługują gorące gniazda
• Zakończenie różnicowe na układzie
• programowalny tryb pociągania do góry lub do dołu
• Elastyczny układ zegarowy na chipie
• Osiem głównych zegarków
• Do dwóch zegarków krawędzi dla interfejsów I/O dużych prędkości (tylko na górnej i dolnej stronie)
• Do dwóch analogowych PLL na urządzenie z syntezą częstotliwości n
– Wide input frequency range (7 MHz to 400 MHz)
• Niezmienny, nieskończenie rekonfiguracyjny
• Natychmiastowe włączanie
• Jednoczesne bezpieczne rozwiązanie
• Możliwość programowania za pomocą JTAG, SPI lub I2C
• Wspiera programowanie w tle pamięci niezmiennej
• Opcjonalne podwójne uruchomienie z zewnętrzną pamięcią SPI
• Rekonfiguracja TransFRTM
• Aktualizacja logiki w terenie podczas pracy systemu







ZastosowanieLCMXO2-1200UHC-4FTG256I


Urządzenia MachXO2 są zaprojektowane na niestabilnym procesie 65 nm niskiej mocy.Architektura urządzenia ma kilka cech, takich jak programowalne różnicowe wprowadzania/wyprowadzania w niskich przechylach i możliwość wyłączenia banków wprowadzania/wyprowadzania, na układzie PLL i oscylatorów dynamicznie.






Klasyfikacje środowiskowe i eksportoweLCMXO2-1200UHC-4FTG256I


Atrybut Opis
Status RoHS Zgodność z ROHS3
Poziom wrażliwości na wilgoć (MSL) 3 (168 godzin)
Status REACH REACH Nie ma wpływu
ECCN 3A991D
HTSUS 8542.39.0001
