TYPU | Opis |
Kategoria | Obwody zintegrowane |
Wbudowane | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Zestaw | LA-ECP5 |
Opakowanie | Płytka |
Liczba LAB/CLB | 3000 |
Liczba elementów logicznych/komórek | 24000 |
Łączna ilość bitów pamięci RAM | 1032192 |
Liczba I/O | 197 |
Napięcie - zasilanie | 10,04 V ~ 1,155 V |
Rodzaj montażu | Powierzchnia |
Temperatura pracy | -40°C ~ 125°C (TJ) |

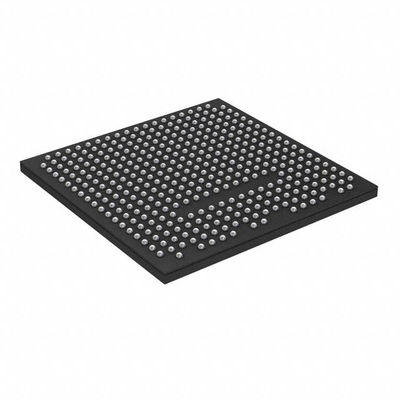

Opakowanie / Pudełko | 381-FBGA |
Zestaw urządzeń dostawcy | 381-CABGA (17x17) |
Numer produktu podstawowego | LAE5UM-25 |
CechyLAE5UM-25F-7BG381E
* Wyższa gęstość logiczna dla zwiększonej integracji systemu
* 12K do 44K LUT
* 197 do 203 programowalnych przez użytkownika I/O
* Wbudowane SERDES
* 270 Mb/s, do 3,2 Gb/s, interfejs SERDES (ECP5UM Automotive)
* Wspiera eDP w RDR (1,62 Gb/s) i HDR (2,7 Gb/s)
* Do czterech kanałów na urządzenie: PCI Express, Ethernet (1GbE, XAUI i SGMII) oraz CPRI
* sysDSPTM
* Architektura całkowicie kaskadowa
* 12 do 160 plastrów dla wysokiej skuteczności mnożenia i gromadzenia
* Mocne 54-bitowe operacje ALU
* Podział czasowy Multipleks MAC Sharing
* Zaokrąglenie i skrót
* Każdy kawałek podtrzymuje
* Pół 36 x 36, dwa 18 x 18 lub cztery mnożniki 9 x 9
* Zaawansowane operacje 18 x 36 MAC i 18 x 18 Multiply- Multiply- Accumulate (MMAC)
* Elastyczne zasoby pamięci
* Do 1,944 Mb sysMEMTM Embedded Block RAM (EBR)
* 194K do 351K bitów rozproszonej pamięci RAM
* sysCLOCK PLL i DLL analogowe
* Cztery DLL i cztery PLL w LAE5-45; dwa DLL i dwa PLL w LAE5-25 i LAE5-12
* Wstępnie zaprojektowane źródło synchroniczne I/O
* Rejestry DDR w komórkach I/O
* Dedykowana funkcja poziomowania odczytu/zapisu
* Dedykowana logika biegów
* Źródło wsparcia dla norm synchronicznych
* ADC/ DAC, 7:1 LVDS, XGMII
* Urządzenia ADC/ DAC dużych prędkości
* Dedykowane wspomaganie pamięci DDR2/DDR3 i LPDDR2/LPDDR3 z logiką DQS, prędkość danych do 800 Mb/s
* Programowalny bufor sysI/OTM wspiera szeroki
Zakres interfejsów
* Zakończenie działania na chipie
* LVTTL i LVCMOS 33/ 25/18/15/12
* SSTL 18/15 I, II
* HSUL12
* LVDS, Bus-LVDS, LVPECL, RSDS, MLVDS
* subLVDS i SLVS, interfejsy wejściowe MIPI D-PHY
* Elastyczna konfiguracja urządzenia
* Wspólny bank dla konfiguracji I/O
* Interfejs flash do uruchamiania SPI
* Wspierane obrazy z podwójnym uruchamianiem
* SLAVE SPI
* TransFRTM I/O dla prostych aktualizacji pola
* Wsparcie w zakresie łagodzenia zakłóceń występowania pojedynczych zdarzeń (SEU)
* Wykrywanie błędów miękkich wbudowany twardy makro
* Korekta błędów miękkich Bez zatrzymania działania użytkownika
* Wstrzyknięcie błędów miękkich Emuluj zdarzenie SEU do debugowania obsługi błędów systemowych
* Wsparcie na poziomie systemu
* zgodne z normami IEEE 1149.1 i IEEE 1532
* Reveal Logic Analyzer
* Oscylator na chipie do inicjalizacji i ogólnego użytku
* 1.1 V zasilanie rdzenia
OpisLAE5UM-25F-7BG381E
Rodzina urządzeń FPGA ECP5 Automotive jest zoptymalizowana w celu zapewnienia wysokiej wydajności, takich jak:
Zwiększona architektura DSP, szybkie SERDES i szybkie synchroniczne interfejsy źródłowe
ekonomiczna tkanina FPGA.
Klasyfikacje środowiskowe i eksportoweLAE5UM-25F-7BG381E
Atrybut | Opis |
Status RoHS | Zgodność z ROHS3 |
Poziom wrażliwości na wilgoć (MSL) | 3 (168 godzin) |
Status REACH | REACH Nie ma wpływu |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
