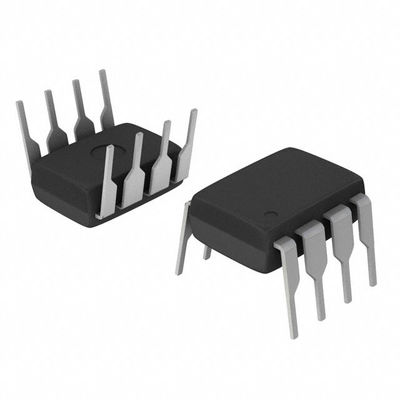

HCPL-2611-020E Optoizolator wyjścia logicznego 10MBd Schottky Clamped 5000Vrms 15kV/μs
TYPU | Opis |
Kategoria | Izolatory |
Wyroby optyczne | |
Optoizolatory wyjściowe logiczne | |
Producent | Broadcom Limited |
Zestaw | - |
Opakowanie | Rurka |
Status części | Aktywny |
Liczba kanałów | 1 |
Wpływy - Strona 1/Strona 2 | 1/0 |
Napięcie - izolacja | 5000Vrms |
Immunitet przejściowy w trybie normalnym (min) | 15 kV/μs |
Rodzaj wejścia | D.C. |
Rodzaj wyjścia | Otwarty kolektor, Schottky zacisnął |
Prąd - wyjście / kanał | 50 mA |
Wskaźnik danych | 10MBd |
Opóźnienie rozprzestrzeniania tpLH / tpHL (max) | 100n, 100n |
Czas wzrostu / upadku (typ) | 24 dni, 10 dni |
napięcie - do przodu (Vf) (typ) | 1.5V |
Prąd - prąd prądu stałego (jeśli) (maksymalnie) | 20 mA |
Napięcie - zasilanie | 4.5V ~ 5.5V |
Temperatura pracy | -40°C ~ 85°C |
Rodzaj montażu | Przez dziurę |
Opakowanie / Pudełko | 8-DIP (0,300", 7,62 mm) |
Zestaw urządzeń dostawcy | 8-DIP |
Numer produktu podstawowego | HCPL-2611 |
CechyHCPL-2611-020E
* 15 kV/μs minimalne odrzucenie w trybie wspólnym (CMR) w
VCM= 1 kV dla HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
* Wysoka prędkość: typowo 10 MB/d
* Kompatybilne z LSTTL/TTL
* Możliwość niskiego prądu wejściowego: 5 mA
* Gwarantowana wydajność AC i DC w temperaturze przemysłowej: ¥40°C do +85°C
* Dostępne w 8-pin DIP, SOIC-8, szerokości pakietów
* Wydajność prawdopodobna (tylko produkty jednokanałowe)
* Zatwierdzenie bezpieczeństwa
Uznane przez UL 3750 Vrms przez 1 minutę i
5000 Vrms przez 1 minutę na homologowane przez UL1577 CSA
(5000 Vrms/1 minuta jest dla HCNW137/26X1
oraz opcja 020 [6N137, HCPL-2601/11/30/31,
wyłącznie produkty HCPL-4661])
W przypadku, gdy urządzenie jest zgodne z normą IEC/EN/DIN EN 60747-5-5:
* VIORM = 567 Vpeak dla opcji 06xx 060
W przypadku 6N137/26xx opcja 060
* VIORM = 1414 Vpeak dla HCNW137/26x1
* Dostępna wersja zamknięta MIL-PRF-38534
* (HCPL-56xx/66xx)
ZastosowanieHCPL-2611-020E
* Odbiornik linii izolowanej
* Interfejsy komputerowo-periferyczne
* Interfejsy systemu mikroprocesora
* Izolacja cyfrowa do konwersji A/D, D/A
* Przełączanie zasilania
* Izolacja wejścia/wyjścia przyrządu
* Eliminacja pętli naziemnej
* Zmiana transformatora impulsowego
* Izolacja tranzystorów mocy w napędach silników
* Izolacja szybkich systemów logicznych
Klasyfikacje środowiskowe i eksportoweHCPL-2611-020E
Atrybut | Opis |
Status RoHS | Zgodność z ROHS3 |
Poziom wrażliwości na wilgoć (MSL) | 1 (nieograniczona) |
Status REACH | REACH Nie ma wpływu |
ECCN | EAR99 |
HTSUS | 8541.49.8000 |
