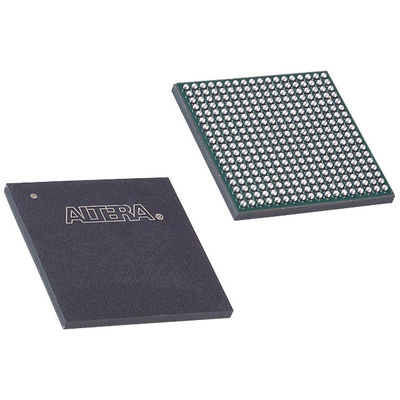

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 Makrocells 1700
TYPU | Opis |
Kategoria | Obwody zintegrowane |
Wbudowane | |
CPLD (złożone programowalne urządzenia logiczne) | |
Producent | Informacje |
Zestaw | MAX® V |
Opakowanie | Płytka |
Rodzaj programowalny | W systemie programowalnym |
Czas opóźnienia tpd(1) Maks. | 7 ns |
Zasilanie napięciem - wewnętrzne | 1.71V ~ 1.89V |
Liczba elementów/bloków logicznych | 2210 |
Liczba makrocylli | 1700 |
Liczba I/O | 271 |
Temperatura pracy | 0°C ~ 85°C (TJ) |
Rodzaj montażu | Powierzchnia |
Opakowanie / Pudełko | 324-LBGA |
Zestaw urządzeń dostawcy | 324-FBGA (19x19) |
Numer produktu podstawowego | 5M2210Z |
Cechy5M2210ZF324C5N
■ Architektura CPLD niskokosztowa, niskoenergetyczna i niezmienna
■ Czas konfiguracji natychmiastowego uruchomienia (0,5 ms lub mniej)
■ Prąd w stanie gotowości do 25 μA i szybkie uruchomienie
■ Szybkie opóźnienie rozprzestrzeniania się i czasy zegarku do wyjścia
■ Oscylator wewnętrzny
■ Emulowane wsparcie wyjścia RSDS z prędkością transmisji danych do 200 Mbps
■ Emulowane wsparcie wyjścia LVDS z prędkością transmisji danych do 304 Mbps
■ Cztery zegary globalne z dwoma dostępnymi zegarkami na blok zestawu logicznego (LAB)
■ Użytkowniczy blok pamięci flash o pojemności do 8 Kbit dla pamięci masowej o pojemności do 1000 cykli odczytu/zapisu
■ Jednorazowe zewnętrzne zasilanie 18-V dla rdzenia urządzenia
■ Interfejs MultiVolt I/O obsługujący poziomy logiczne 3,3-V, 2,5-V, 1,8-V, 1,5-V i 1,2-V
■ Architektura przyjazna autobusom, obejmująca programowalną prędkość przeciągania, moc napędu, przyczepę autobusową i programowalne rezystory pociągania
■ Wyzwalacze Schmitta umożliwiające wejście odporne na hałas (programowane na szpilkę)
Zastosowanie5M2210ZF324C5N
■ I/O są w pełni zgodne ze specyfikacją PCI-SIGD PCI Local Bus, wersja 2.2 dla operacji 3,3-V
■ zgodne z systemem podłączania
■ Wbudowane obwody JTAG BST zgodne z normami IEEE Std.1149.1-1990
Klasyfikacje środowiskowe i eksportowe5M2210ZF324C5N
Atrybut | Opis |
Status RoHS | Zgodność z RoHS |
Poziom wrażliwości na wilgoć (MSL) | 3 (168 godzin) |
Status REACH | REACH Nie ma wpływu |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
