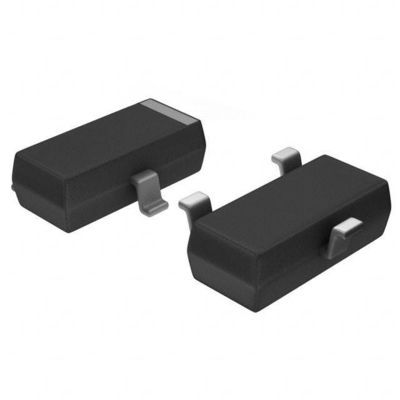

ADR5043ARTZ-REEL7 Układ referencyjny napięcia shuntowego 3V V ±0,2% 15 mA SOT-23-3
TYPU | Opis |
Kategoria | Obwody zintegrowane |
Zarządzanie energią (PMIC) | |
Wskaźnik napięcia | |
Producent | Analog Devices Inc. |
Zestaw | ADR504 |
Opakowanie | Taśma i rolka (TR) |
Taśma cięcia (CT) | |
Rodzaj odniesienia | Szunt |
Rodzaj wyjścia | Zapewnione |
napięcie - wyjście (min/stałe) | 3V |
Prąd - wyjście | 15 mA |
Tolerancja | ± 0,2% |
Współczynnik temperatury | 100 ppm/°C |
Hałas - od 0,1 Hz do 10 Hz | 40,3 μVrms |
Hałas - od 10 Hz do 10 kHz | 180 μVrms |
Napięcie - wejście | - |
Prąd - podaż | - |
Prąd - katoda | 60 μA |
Temperatura pracy | -40°C ~ 125°C (TA) |
Rodzaj montażu | Powierzchnia |
Opakowanie / Pudełko | TO-236-3, SC-59, SOT-23-3 |
Zestaw urządzeń dostawcy | SOT-23-3 |
Numer produktu podstawowego | ADR5043 |
Wymagania w odniesieniu do ADR5043
Administrator:
Ultrakompaktne opakowania SC70 i SOT-23
Współczynnik niskiej temperatury: 75 ppm/°C (maksymalnie)
Pin kompatybilny z LM4040/LM4050
Dokładność początkowa: ±0,1%
Nie wymagany kondensator zewnętrzny
Szeroki zakres prądu roboczego: od 50 μA do 15 mA
Rozszerzony zakres temperatury: od -40°C do +125°C
Kwalifikowane do zastosowań motoryzacyjnych
ZastosowanieADR5043ARTZ-REEL7
Przenośne urządzenia zasilane bateriami
Samochody
Zasoby zasilania
Systemy pozyskiwania danych
Instrumenty i kontrola procesów
Zarządzanie energią
Klasyfikacje środowiskowe i eksportoweADR5043ARTZ-REEL7
Atrybut | Opis |
Status RoHS | Zgodność z ROHS3 |
Poziom wrażliwości na wilgoć (MSL) | 1 (nieograniczona) |
Status REACH | REACH Nie ma wpływu |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
