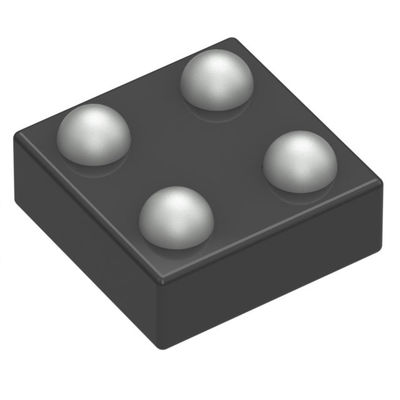

ADP191ACBZ-R7 Przełącznik zasilania/Sterownik 1:1 P-kanał 500mA 4-WLCSP (0.76x0.76)
TYPU | Opis |
Kategoria | Obwody zintegrowane |
Zarządzanie energią (PMIC) | |
Przełączniki dystrybucji energii, sterowniki obciążenia | |
Mfr | Analog Devices Inc. |
Zestaw | - |
Opakowanie | Taśma i rolka (TR) |
Taśma cięcia (CT) | |
Typ przełącznika | Ogólny cel |
Liczba wyników | 1 |
Wskaźnik - wejście:wyjście | 1:01 |
Konfiguracja wyjścia | Wysoka strona |
Rodzaj wyjścia | P-kanał |
Interfejs | Włączenie/wyłączenie |
napięcie - obciążenie | 1.1V ~ 3.6V |
napięcie - zasilanie (Vcc/Vdd) | Nie jest wymagane |
Prąd - wyjście (maksymalnie) | 500 mA |
Rds On (typ) | 80mOhm |
Rodzaj wejścia | Nieodwracające |
Cechy | Obciążenie rozładowane, prędkość przeciągania kontrolowana |
Ochrona przed wadą | - |
Temperatura pracy | -40°C ~ 125°C (TJ) |
Rodzaj montażu | Powierzchnia |
Zestaw urządzeń dostawcy | 4-WLCSP (0,76x0,76) |
Opakowanie / Pudełko | 4-WFBGA, WLCSP |
Numer produktu podstawowego | ADP191 |
Właściwości ADP191ACBZ-R7
Niski RDSON 105 mΩ przy 1,8 V
Wtrąca się do układu elektrycznego.
Ograniczenie stopni zabiegu (ADP191)
Zakres niskiego napięcia wejściowego: od 1,1 V do 3,6 V
500 mA ciągłego prądu roboczego
Wbudowana zmiana poziomu dla logiki sterowania, która może być obsługiwana
przez logikę 1,2 V
Niski prąd naziemny 2 μA (maksymalny)
Ultra niskie prądy wyłączania: < 1 μA
Ultraszczególne 0,8 mm × 0,8 mm, 4-kulik, 0,4 mm pasmo WLCSP
ZastosowanieADP191ACBZ-R7
Systemy mikroprocesoroweAdministrator:
Telefon komórkowy
Aparaty fotograficzne cyfrowe i urządzenia audio
Sprzęt przenośny i napędzany bateriami
Klasyfikacje środowiskowe i eksportoweADP191ACBZ-R7
Atrybut | Opis |
Status RoHS | Zgodność z ROHS3 |
Poziom wrażliwości na wilgoć (MSL) | 1 (nieograniczona) |
Status REACH | REACH Nie ma wpływu |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
