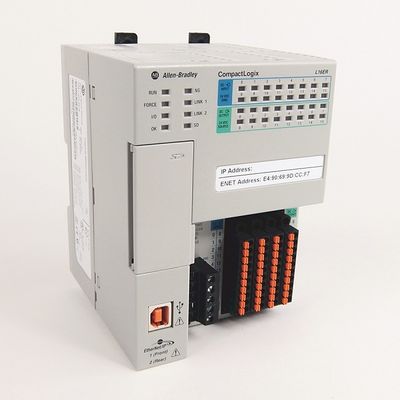

24 V DC 1769-L16ER-BB1B Allen Bradley z kontrolerem wejścia/wyjścia CompactLogix 384 KB
Kontroler wejść/wyjść CompactLogix 384 KB
Opis produktu1769-L16ER-BB1B
Rockwell ControlLogix to system Rockwell Automation i skalowalny system sterowania przeznaczony do zastosowań na dużą skalę.Posiada wydajny procesor i szereg wejść/wyjść, co czyni go idealnym wyborem dla szerokiej gamy zastosowań przemysłowych.
Moduł procesora Ethernet Allen-Bradley 1769-L16ER-BB1B CompactLogix 5370 L1, podwójny Ethernet z obsługą DLR, pamięć 384 KB, 1 x port USB do programowania/pobierania, 2 x porty EtherNet/IP, (16) wejść cyfrowych 24 V DC, (16) Wyjścia cyfrowe 24 V DC, 6 rozszerzeń I/O przez 1734 POINT I/O, 4 węzły Ethernet IP, zasilanie 24 V DC, wykorzystuje płytę montażową POINT I/O (1734), jest dostarczany z kartą SD 1 GB i obsługuje karty SD o pojemności do 2 GB.
Parametry technicznez 1769-L16ER-BB1B
| Atrybut | 1769-L16ER-BB1B |
| Wyjścia | 16 |
| Kategoria napięcia | Źródło prądu stałego 24 V |
| Zakres napięcia roboczego |
10...28,8 V prądu stałego 24 V DC nom |
| Opóźnienie wyjścia, wyłączone na włączone | 0,1 ms |
| Opóźnienie wyjścia, włączone do wyłączenia | 0,1 ms |
| Prąd upływu w stanie wyłączonym, maks | 0,5 mA przy 24 V prądu stałego |
| Prąd w stanie włączenia, min | 1 mA na kanał |
| Spadek napięcia w stanie włączenia, maks | 0,6 V prądu stałego |
| Prąd na punkt, maks | 0,5A |
| Prąd na moduł, maks | 3A |
| Prąd udarowy na punkt, maks | 1 A przez 100 ms na punkt, powtarzalne co 2 s |
| Napięcie izolacji | 50 V DC (ciągłe), podstawowy typ izolacjiTestowano przy 500 V AC przez 60 s, system do działaniaBrak izolacji pomiędzy poszczególnymi kanałami |
| Izolowane grupy | Nic |
| Ocena służby pilota | 0,5 A |
Zastosowania1769-L16ER-BB1B
Rockwell Controllogix to zaawansowany system sterowania firmy Allen-Bradley o numerze modelu1769-L16ER-BB1B.
Numery katalogowe sterowników CompactLogix 5370 i Compact GuardLogix 5370
1769-L16ER-BB1B, 1769-L18ER-BB1B, 1769-L18ERM-BB1B, 1769-L18ERM-BB1BK, 1769-L19ER-BB1B, 1769-L19ER-BB1BK, 1769-L24ER-QB1B,1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B, 1769-L30ER, 1769-L30ER-NSE, 1769-L30ERK, 1769-L30ERM,1769-L30ERMK, 1769-L30ERMS, 1769-L33ER,1769-L33ERK, 1769-L33ERM, 1769-L33ERMK, 1769-L33ERMS, 1769-L33ERMSK,1769-L36ERM, 1769-L36ERMS, 1769-L37ERM, 1769-L37ERMK, 1769-L37ERMS, 1769-L37ERMSK, 1769-L38ERM, 1769-L38ERMK,1769-L38ERMS, 1769-L38ERMSK
Wbudowany zasilaczz1769-L16ER-BB1B
| Atrybut | 1769-L16ER-BB1B, |
| Zakres napięcia wejściowego | 10...28,8 V prądu stałego |
| Napięcie wejściowe, nom | 24 V prądu stałego |
| Wymagania linii (VDC), min | 30VA |
| Dostępny prąd magistrali POINTBus 5 V DC | 1 A przy 5 V prądu stałego |
| Pobór prądu przy 24 V DC, moc polowa, maks | 3 A(1) |
| Rozruch, maks | 10 A |
| Przejście przez utratę linii | 10 ms...10 s |
| Obciążalność prądowa magistrali wyjściowej, max | 0,1...3 A przy 5 V prądu stałego |
| Prąd obciążenia, min | 300 mA |
| Rozpraszanie mocy, maks | 12 W |
| Zabezpieczenie przed zwarciem |
Bezpiecznik wewnętrzny Nie do wymiany |
| Ochrona przed wysokim napięciem | Tak |
Kontrolery CompactLogix 5370 L1 Minimalne wymagania dotyczące odstępów1769-L16ER-BB1B
Często zadawane pytania
P: Jaki certyfikat posiada Rockwell Controllogix?
Odp.: posiada certyfikat CE.
P: Jaka jest minimalna wielkość zamówienia dla Rockwell Controllogix?
Odp .: Minimalna ilość zamówienia to 1.
P: Jakie są szczegóły opakowania Rockwell Controllogix?
Odp .: Szczegóły opakowania to pudełko kartonowe.
P: Jakie są warunki płatności za Rockwell Controllogix?
Odp .: Warunki płatności to TT.
