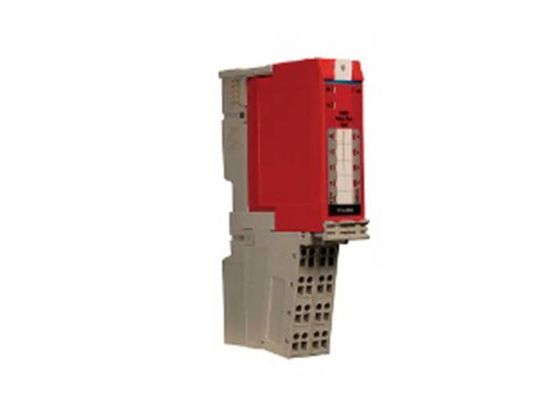

Funkcje modułu wejść cyfrowych 1734-IB8S
• Cyfrowe wejścia bezpieczeństwa
– Urządzenia zabezpieczające, takie jak przycisk zatrzymania awaryjnego, przełączniki bram i
kurtyny bezpieczeństwa, możliwość podłączenia.
– Tryb dwukanałowy ocenia spójność między dwoma sygnałami wejściowymi
(kanały), co pozwala na zastosowanie modułu dla kategorii bezpieczeństwa 3 i 4
oraz w aplikacjach, które są oceniane do Performance włącznie
Poziom e/SIL CL3, gdy konfiguracje trybu punktowego obu kanałów są
ustawić na Test tętna bezpieczeństwa.
– Tryb jednokanałowy ocenia jeden sygnał wejściowy (kanał), co pozwala
zastosowanie modułu dla kategorii bezpieczeństwa 2 oraz w zastosowaniach, które są
do poziomu Performance Level d/SIL CL 2 włącznie, gdy
konfiguracja trybu punktowego kanału jest ustawiona na Safety Pulse Test.
– Możesz skonfigurować czas rozbieżności, aby kontrolować długość dwóch kanałów
mogą być rozbieżne przed zadeklarowaniem błędu.
– Zewnętrzna kontrola zwarcia okablowania jest możliwa, gdy wejścia są okablowane
w połączeniu z wyjściami testowymi.Moduł musi być podłączony
połączeniu z wyjściami testowymi, gdy ta funkcja jest używana.
– Niezależnie regulowane opóźnienia włączania i wyłączania są dostępne dla każdego kanału.
Tabela 2 — Karty sieciowe
Adapter systemu sieciowego(1)
(1) Brak zgodności z adapterami 1734-ADN, 1734-ADNX, 1734-APB lub 1734-ACNR.

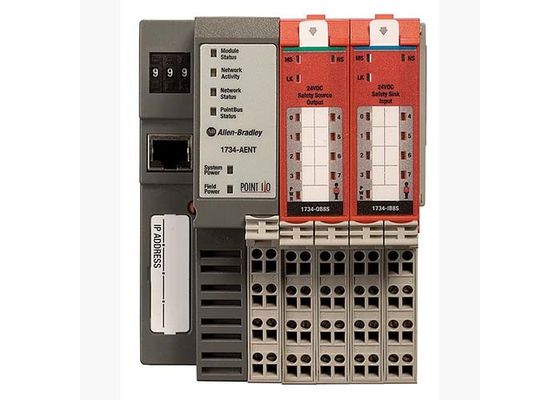

EtherNet/IP GuardLogix 1734-AENT (wersja oprogramowania układowego 3 lub nowsza)
1734-AENTR
DeviceNet SmartGuard lub GuardLogix 1734-PDN
