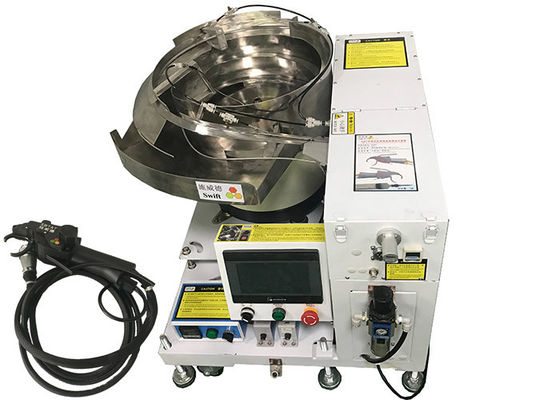

Automatyczna maszyna do opasek kablowych do optymalizacji wiązki przewodów
Aby wymienić pakiet ręczny!Aby poprawić produktywność!
Podstawowe aplikacje
Nadaje się do wiązki przewodów lub niektórych miękkich rur, takich jak wiązka przewodów w urządzeniu gospodarstwa domowego, wiązka przewodów na płycie.Średnice wiązek wynoszą od 2 mm do 18 mm.Może automatycznie dostosowywać różne średnice i wiązać nylonowe opaski kablowe.
Bądź popularny w urządzeniach domowych, fabrykach montażu wiązek przewodów.Jedna maszyna używa jednego rodzaju nylonowych opasek kablowych.Łatwy do przenoszenia i ręczny pistolet do opasek kablowych.Operator może związać dowolne miejsce w wiązce przewodów.Zmniejsza proces tworzenia wiązki i poprawia wydajność wiązki.
Zakres zastosowań
Odpowiednia opaska kablowa: luźne nylonowe opaski kablowe, T25100, W2,5 * L100mm.
Odpowiednie produkty: do wiązania nylonowych opasek zaciskowych na wiązkach przewodów, miękkich rurkach, torbach itp.;średnice wiązek: ø2mm - ø18mm.
Przemysł stosowany: wiązki przewodów, AGD / AGD, spożywczy, medyczny.
Sprawa: Wiązka przewodów pieca do montażu na miejscu, medyczne silikonowe rurki i łączniki, uszczelnione torby na żywność itp.
Dane techniczne
| Pozycja | Dane |
| Model automatycznej opaski kablowej | SWT25100H |
| Szybkość pakietu | 0,7 S na opaskę kablową (w zależności od rozmiaru produktu) |
| Odpowiedni model opasek kablowych | T25100 |
| Odpowiednia długość / szerokość / grubość opasek kablowych: | 100 mm / 2,5 mm / 1,1 mm |
| Odpowiednie średnice wiązek przewodów / rurek | ø2mm - ø18mm dla wiązki przewodów;ø2mm - ø16mm dla rur |
| Napięcie | AC220, 50 / 60Hz |
| Moc | 1000 W. |
| Ciśnienie pneumatyczne | 5 kg / cm² |
| Rozmiar hosta | L670 * W660 * H660mm |
| Rozmiar ręcznego opaski kablowej | L250 * W102 * T64mm |
| Waga ręcznego opaski kablowej | 0,86 kg / szt |
Proces pracy
Zasada działania: ładowanie i dystrybucja nylonowych opasek kablowych, automatyczne wiązanie.
Proces obsługi: włóż nylonowe opaski zaciskowe do misy wibracyjnej - załaduj i rozprowadź - wyceluj w wiązkę przewodów / rurki lub inne produkty - pociągnij za spust i zakończ wiązkę.
Wymagania dotyczące nylonowych opasek kablowych
1. Główny rozmiar: W2,5 * L100 * T1,1mm;
2. Rozmiar głowy: L4,8 * W4,8 * H3,8mm;
3. Materiał: nylon PA66
4. Wytrzymałość na rozciąganie: 8 kg
5. Kształt: prosty i mocny, bez zadziorów / wyprysków
Jeśli chcesz użyć automatycznej opaski kablowej na linii produkcyjnej, wyślij nam próbki produktów w celu przetestowania lub podania rozmiaru produktu.Damy Ci film testowy.
Funkcje automatycznych narzędzi do opasek kablowych
1. Automatyzacja: operator pociąga za spust, pistolet do opasek kablowych automatycznie kończy owijanie, ciągnięcie i napinanie, przecinanie opasek kablowych i zbieranie odpadów.
2. Szybkość pakietu jest duża.Wydajność pakietu jest znacznie wyższa niż ręcznie.
Automatyczny pistolet do opasek kablowych: 2400 szt.-3000 szt./godz
Ręka: 400szt-600szt / godz
To zależy od doświadczonego operatora.
3. Sterowanie PLC i ekran dotykowy: łatwe zarządzanie parametrami.
4. Siły dokręcania są regulowane.
5. Znacząco zmniejsza pracochłonność, a pierwotni pracownicy produkcyjni mogą również łatwiej i wydajniej wykonywać zadania.
6. Może być zastosowany do pełnej automatyzacji linii z robotem.
7. Ciśnienie pneumatyczne 5kg / cm²
Inne pistolety do opasek kablowych
| Model | SWT25080H | SWT25120H |
| Odpowiedni model opasek kablowych | T25080 | T25120 |
| Rozmiary opasek kablowych | W2,5 * L80 * T1,1 mm | W2,5 * L120 * T1,1 mm |
| Średnice wiązek | ø2mm - ø14mm | ø2mm - ø22mm |
| Szybkość pakietu | 0,7 S. | 0.8S |
| Napięcie | AC220, 50 / 60Hz | |
| Ciśnienie pneumatyczne | 5 kg / cm² | |
