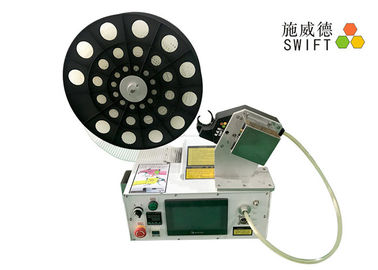

1.3S SWT36200FC Automatyczne narzędzie do wiązania zwojów monofilamentów poliestrowych
Automatyczne narzędzie do wiązania SWT36200FC jest wyposażone w stały pistolet do opasek kablowych i rolkę nylonowych opasek kablowych.Średnice wiązek wynoszą od 15 mm do 42 mm.42 mm to maksymalna średnica wiązki.Jeśli wiązany obiekt ma więcej niż 42 mm, narzędzie nie może się wiązać lub mogłoby się zepsuć.
Dane techniczne
Model | SWT36200FC |
Rozmiar opasek kablowych | W3.6 * L200mm (opaski nylonowe w szpuli) |
Minimalna średnica wiązki | 15 mm |
Maksymalna średnica wiązki dla rury | 40mm |
Maksymalna średnica wiązki drutu | 42 mm |
Szybkość działania | 1,3 S na ustawienie |
Siły wiązkowe | 2kg-8kg |
Stała waga pistoletu do opasek kablowych | 4,2 kg |
Waga gospodarza | 30 kg |
Moc | 1000 W |
Naprawiono napięcie pistoletu | DC48V |
Napięcie | AC220V, jednofazowy, 50/60Hz |
Ciśnienie pneumatyczne | 5 kg/cm² |
Zalety
1. Czas pakietu: 1,3 s na ustawienie
2. Średnice wiązki: 15mm – 42mm
3. Stała waga pistoletu do opasek kablowych: 4,2 kg.Pistolet można zamocować na stole iw innych miejscach w pobliżu linii produkcyjnej.
4. Używając nylonowych opasek kablowych na szpuli, C36200, 4000 sztuk na rolkę.Bez miski wibracyjnej.
5. Wiązanie, nawlekanie, zaciskanie i cięcie odbywa się za naciśnięciem pedału nożnego.
6. Siły wiązki można regulować obracając pokrętłem.
7. Średnice wiązek: 15mm – 42mm.Dostosuj się do wiązki przewodów / plastikowej rurki o różnych średnicach.
8. Napięcie: AC220, 50/60Hz;ciśnienie pneumatyczne: 5kg/cm²
Aplikacje
Zastosowanie w produkcji wysokonakładowej. Automatyczne narzędzie do wiązania wiązek SWT36200FC może wiązać do średnicy 42mm.Może być stosowany w przemyśle wiązek przewodów, przemyśle medycznym, przemyśle elektronicznym i tak dalej.Może przyspieszyć procesy łączenia i zwiększyć wydajność produkcji.
Gdy operator wciśnie pedał, opaska kablowa zostanie związana, pociągnięta i zaciśnięta, a następnie przecięta.A siły wiązki są regulowane.
Na rolce znajduje się 4000 sztuk opasek kablowych.Operator często nie instaluje rolki w maszynie.
Lista pakietów
Przedmiot | Ilość |
Maszyna hosta | *1 |
Napraw pistolet do opasek kablowych | *1 |
Rurka do karmienia | *1 |
Plastikowe pudełko | *1 |
Rura powietrzna | *1 |
Instrukcja obsługi w języku angielskim | *1 |
Mała walizka na narzędzia | *1 |
Pedał | *1 |
Informacje o pakowaniu
Przedmiot | Rozmiar | GW/kg | NW/kg |
SWT36200FC/drewniana obudowa | 70*60*70 cm | 48 | 38 KG |
Instalacja produktu
1. Rama tacy: zainstaluj ją z tyłu urządzenia głównego.
2. Wartość regulacji ciśnienia: podłącz rurkę powietrzną o tej wartości.
3. Stały pistolet do opasek kablowych: zainstaluj rurkę zasilającą i kabel danych między nią a maszyną główną.
4. Pedał nożny: zainstaluj go w maszynie hosta.
Wideo
Ta maszyna należy do klienta z Izraela.
