Pierwsza na świecie automatyczna maszyna do opaski kablowej do wiązania cewek silnikowych lub wiązania opasek kablowych w małym pomieszczeniu!
Jak działa maszyna?

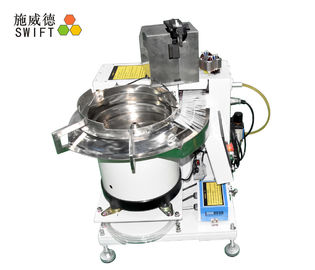

Maszyna składa się z maszyny głównej, misy wibracyjnej i pistoletu. Miska jest ustawiona na hoście. Pistolet jest połączony z hostem za pomocą węża podającego i węża danych. Po włączeniu zasilania dotknąć „AUTO”, nacisnąć pedał, spowoduje to automatyczne zebranie cewki silnika. Wydajesz około 1,2S, aby je powiązać.
1) Za pomocą systemu sterowania PLC obsługa ekranu dotykowego jest prosta i wygodna, stabilność pracy jest dobra
2) Luzowa taśma nylonowa zapewniająca automatyczne podawanie, eliminująca uciążliwy proces sztucznego rozładowania
3) Automatyczne opaski kablowe, oszczędzające czas i wysiłek, aby kilkakrotnie poprawić wydajność
Specyfikacja produktu
Model | SWT25080M |
Rozmiar opaski kablowej | W2,5 * L120 mm |
Min banding Dia. | ø11 mm |
Max banding dia. na drut | ø15 mm |
Szybkość operacji | Opaska kablowa 1,2 S / szt |
Energia elektryczna | Host: AC 220 V 50/60 Hz |
Narzędzie: DC 24 V (automatyczne przełączanie) | |
Ciśnienie pneumatyczne | 5 kg / cm² |
Moc | 1000 W. |
Waga | Host: 146 kg (z 4 kołami, łatwo się poruszać) |
Pistolet: 6 kg | |
Rozmiar | Host: L690 * 670 * 670 mm |
Pistolet: L331 * W282 * H189mm | |
Certyfikat | CE i RoHS |
cechy
1. Użyj masowych opasek kablowych, dostarczających wibracje, przeniesionych do narzędzia za pomocą węża.
2. Pociągnięcie za spust, automatyczne owijanie, perforowanie, ciągnięcie i dokręcanie, odcinanie, zbieranie materiału odpadowego do zbiornika na odpady.
3. Cała operacja zajmuje tylko 1,2 sekundy, jedna maszyna może zaoszczędzić 1-2 operatorów. Różne metody zbierania odpadów do wyboru.
4. Sterowanie PLC + panel dotykowy, łatwe do zarządzania.
5. Nadaje się do wiązania wiązki cewek silnika, która została wcześniej nawinięta na rdzeń stojana, nadaje się również do łączenia tych przedmiotów, które mają małe miejsce na przejście opaski kablowej.
6. Automatyczne wykrywanie awarii, maszyna zatrzyma się natychmiast, jeśli wystąpi jakakolwiek usterka, i automatycznie poradzi sobie z uszkodzoną opaską kablową i automatycznie uruchomi ponownie maszynę.
Operacje
1. Weź losowo 200–300 szt. Opasek kablowych do wibracji.
2) Pozwól, aby cewka silnika pod pazur pistoletu zatrzasnęła pedał. Automatycznie go zapakuje.
3) W ciągu wibracji nie pozostały żadne opaski kablowe. Lub łatwo jest je zdeformować.
4 Jeśli nie jesteś inżynierem technicznym, nie obsługuj „instrukcji”.
5 Jeśli siła wiązania jest niewielka, można obrócić pokrętło, aby ją wyregulować.
Zalety
1. Można ustalić jako typ pulpitu; i może być zastosowany do pełnej linii automatyki.
2. Nadaje się do łączenia wiązki cewek silnika, która została wcześniej nawinięta na rdzeń stojana, nadaje się również do łączenia tych przedmiotów, które mają małe miejsce na przejście opaski kablowej.
3. Automatyczne wykrywanie awarii, co oznacza, że maszyna zatrzyma się natychmiast, jeśli wystąpi jakaś awaria, i automatycznie poradzi sobie z uszkodzoną opaską kablową i automatycznie uruchomi ponownie maszynę.
4.Jest funkcja wykrywania zacięcia opaski kablowej, jeśli w narzędziu lub w wężu występuje zacięcie opaski kablowej, maszyna przestanie działać i automatycznie wyczyści zaciętą opaskę, a następnie uruchomi się ponownie automatycznie.
5. Ilość zliczeń maszyny dopiero po pomyślnym zakończeniu operacji.
Dlaczego warto wybrać technologię Shenzhen Swift Automation CO., Ltd?
Jesteśmy profesjonalnym producentem automatycznego systemu opasek kablowych na świecie.
Maszyna jest naszym patentem i mamy silny zespół badawczo-rozwojowy w celu poprawy jakości i obsługi.
Od 2000 roku zawsze poświęcamy się przebudowywaniu i rozwijaniu maszyny. Mamy doskonały postęp w testowaniu jakości maszyny i zapewniamy wsparcie techniczne na zawsze.
Produkty powiązane
Model | SWT25120M | SWT36100M | SWT36120M |
Rozmiar opaski kablowej | W2,5 * 120 mm | W3.6 * L100mm | W3.6 * L120mm |
Min banding Dia. | ø9 mm | ø9 mm | ø11 mm |
Max banding dia. na drut | ø13 mm | ø13 mm | ø15 mm |
Szybkość operacji | 1.2s | 1.0s | 1.2s |
