Moduł wejść cyfrowych Allen-Bradley 5069-IA16 AC Z 79-264 V AC 16-punktowy
5069 Compact I/O 16-kanałowe moduły wejściowe AC, obsługujące sygnały 120 i 240 VAC
Opis produktu5069-IA16
Wejście cyfrowe AC5069-IA1679...264V AC 16-punktowy, moduł wejściowy

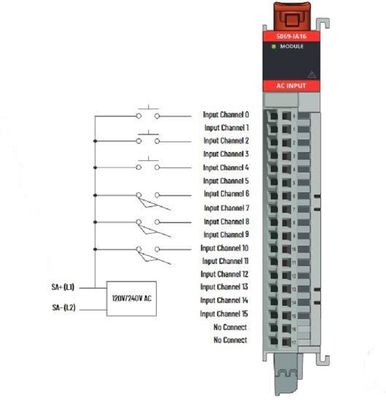

Wejścia modułu 5069-IA16 wykorzystują wspólny wspólny.Wejścia mają powrót poprzez wewnętrzne obwody modułu do zacisku SA (–) na RTB zasilania SA.
Używasz polowego dystrybutora potencjału 5069-FPD do ustanowienia nowego SAszyna zasilająca w systemie.Szyny zasilające SA są odizolowane od każdego z nichInny.Aby zachować moduły na seszyny zasilające parate SA, kompletnete kroki.
1. Zainstaluj moduły wykorzystujące jeden typ zasilania SA, na przykład DC, po prawej stronie adaptera lub kontrolera, czyli pierwszej szyny zasilającej SA.
2. Zainstaluj polowy dystrybutor potencjału 5069-FPD, aby ustanowić drugą szynę zasilającą SA.
3. Zainstaluj moduły korzystające z innego rodzaju zasilania SA, na przykład AC, na drugiej szynie zasilającej SA
Cechy5069-IA16
System sterowania Rockwell: Rockwell Controllogix
Typ procesora: ARM Cortex-A9
Wejścia/wyjścia: do 256 we/wy
Pamięć: 2 GB RAM, 4 GB Flash
Szybkość procesora: 1,5 GHz
Porty komunikacyjne: Ethernet, szeregowy, USB
Parametry techniczne5069-IA16
| Atrybut | 5069-IA16 |
| Napięcie w stanie włączenia min | 79 V AC |
| Napięcie w stanie włączenia, nom | 120/240 V AC |
| Napięcie w stanie włączenia, maks | 264 V AC |
| Napięcie w stanie wyłączonym, maks | 40 V AC |
| Prąd wejściowy na kanał, maks | 15 mA przy 264 V AC |
| Prąd w stanie włączenia, min |
2 mA przy 79 V AC 3 mA przy 164 V AC |
| Prąd w stanie włączenia, nom |
5 mA przy 120 V AC/50 Hz 6 mA przy 120 V AC/60 Hz 9 mA przy 240 V AC/50 Hz 11 mA przy 240 V AC/60 Hz |
| Prąd w stanie włączenia, maks | 15 mA przy 264 V AC |
| Prąd w stanie spoczynku, maks | 2mA |
| Impedancja wejściowa, nom |
24 kΩ przy 120 V AC/50 Hz 20 kΩ przy 120 V AC/60 Hz 27 kΩ przy 240 V AC/50 Hz 22 kΩ przy 240 V AC/60 Hz |
| Impedancja wejściowa min | 17,6 kΩ przy 264 V AC/63 Hz |
| Prąd rozruchowy, maks | 600 mA |
| Czas opóźnienia wejścia | |
| Wył. na Wł | 10 ms (typowo) przy 0...60°C (32...140°F) |
| Wł. do Wył | 10 ms (typowo) przy 0...60°C (32...140°F) |
Zastosowania5069-IA16
Rockwell ControlLogix to rewolucyjny przemysłowy system sterowania, który zapewnia zaawansowane możliwości sterowania ruchem i procesami.
Dzięki szybkiemu procesorowi, do 256 wejść/wyjść i portom komunikacyjnym, takim jak Ethernet, szeregowy i USB, Rockwell ControlLogix został zaprojektowany tak, aby sprostać wymaganiom najbardziej złożonych aplikacji sterowania przemysłowego.
Allen-Bradley 5069-IA16 to system Rockwell ControlLogix składający się z procesora ARM Cortex-A9 i systemu I/O o całkowitym rozmiarze 200 mm X 200 mm X 100 mm.
Dzięki procesorowi klasy przemysłowej pracującemu z częstotliwością 1,5 GHz zapewnia najwyższy poziom wydajności w aplikacjach sterowania maszynami.
Allen-Bradley 5069-IA16 to idealne rozwiązanie dla Rockwell Industrial Systems and Automation Technology, zapewniające klientom sterowanie maszynami i procesami klasy przemysłowej.
Pakowanie i wysyłka5069-IA16
Pakowanie i wysyłka Rockwell Controllogix:
Produkt powinien być zapakowany w oryginalne pudełko, które powinno być zaklejone taśmą.
W przypadku wysyłki drogą powietrzną pudełko powinno być otoczone piankową powłoką, aby zapewnić dodatkową amortyzację.
W przypadku wysyłki drogą lądową pudełko powinno być otoczone materiałem amortyzującym, takim jak folia bąbelkowa lub orzeszki ziemne.
Często zadawane pytania
P1: Jaka jest nazwa handlowa Rockwell Controllogix?
A1: Marka firmy Rockwell Controllogix to Allen-Bradley.
P2: Jaki jest numer modelu Rockwell Controllogix?
A2: Numer modelu Rockwell Controllogix to 5069-IA16.
P3: Jaka jest minimalna wielkość zamówienia dla Rockwell Controllogix?
A3: Minimalna ilość zamówienia dla Rockwell Controllogix to 1.
