Automatyczne narzędzie do opasek kablowych SWT25120M automatycznie łączy stojan silnika / cewki z nylonowymi opaskami na zamek błyskawiczny.
Dane techniczne automatycznego opaski zaciskowej
Model | SWT25120M |
Model opasek kablowych | T25120 |
Rozmiar opaski kablowej | W2,5 * L120 mm |
Materiał opasek kablowych | Nylon 6.6 |
Min banding Dia. | ø11 mm |
Max banding dia. | ø15 mm |
Szybkość operacji | 1,2s / opaska kablowa |
Energia elektryczna | Host: AC 220 V, 50/60 Hz, różne wtyczki |
Narzędzie: DC 24 V (automatyczne przełączanie) | |
Ciśnienie pneumatyczne | 5 kg / cm² |
Moc | 1KW |
Waga | Host: 146 kg (z 4 kołami, łatwo się poruszać) |
Pistolet: 6 kg | |
Rozmiar | Host: L690 * 670 * 670 mm |
Pistolet: L331 * W282 * H189mm | |
Certyfikat | CE i RoHS |
cechy
1. Użyj masowych opasek kablowych, dostarczających wibracje, przeniesionych do narzędzia za pomocą węża.
2. Po deptaniu pedału automatycznie owijaj, perforuj, ciągnij i dokręcaj, odcinaj, zbierając odpady do zbiornika na odpady.
3. Cała operacja zajmuje tylko 1,2 sekundy.
4. Różne metody zbierania odpadów do wyboru.
5. PLC + panel dotykowy, wyświetlacz w języku chińskim i angielskim, łatwy w zarządzaniu i obsłudze.
6. Nadaje się do wiązania wiązki cewek silnika, która została wcześniej nawinięta na rdzeń stojana, nadaje się również do łączenia tych obiektów, które mają małe miejsce na przejście opaski kablowej.
7. Automatyczne wykrywanie awarii, maszyna zatrzyma się natychmiast, jeśli wystąpi jakaś usterka, i automatycznie poradzi sobie z uszkodzoną opaską kablową i automatycznie uruchomi ponownie maszynę.
8. Siły wiązania są regulowane za pomocą pokrętła.
Jak obsługiwać automatyczne narzędzie do opasek kablowych?
1. Weź losowo 200–300 szt. Opasek kablowych do wibracji.
2) Pozwól cewce silnika pod pazur pistoletu i stąpaj po pedale. Automatycznie go zapakuje.
3) W ciągu wibracji nie pozostały żadne opaski kablowe. Lub łatwo jest je zdeformować.
4 Jeśli nie jesteś inżynierem technicznym, nie obsługuj „instrukcji”.
5 Jeśli siła wiązania jest niewielka, można obrócić pokrętło, aby ją wyregulować.
Dlaczego warto wybrać technologię Shenzhen Swift Automation CO., Ltd?
Jesteśmy profesjonalnym producentem automatycznego systemu opasek kablowych i oferujemy profesjonalne pomysły.
Maszyna jest naszym patentem!
Mamy silny zespół badawczo-rozwojowy w celu poprawy jakości i obsługi.
Produkty powiązane

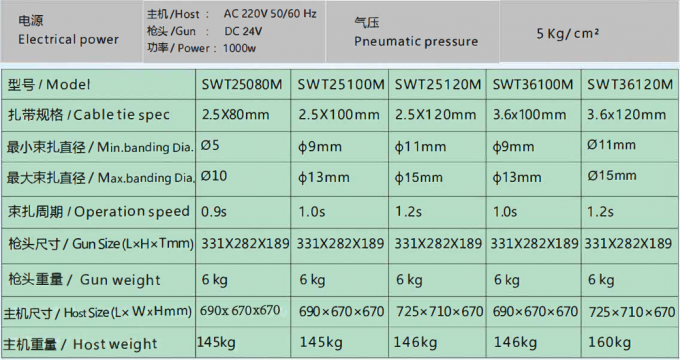

Model | SWT25100M | SWT36100M | SWT36120M |
Rozmiar opaski kablowej | W2,5 * 100 mm | W3.6 * L100mm | W3.6 * L120mm |
Min banding Dia. | ø9 mm | ø9 mm | ø11 mm |
Max banding dia. na drut | ø13 mm | ø13 mm | ø15 mm |
Szybkość operacji | 1.0s | 1.0s | 1.2s |
Jak działa maszyna?

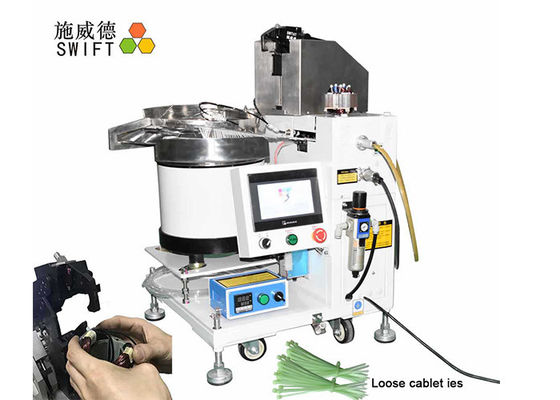

Maszyna składa się z maszyny głównej, misy wibracyjnej i pistoletu. Miskę ustawia się na hoście. Pistolet jest połączony z hostem za pomocą węża podającego i węża danych.
Po włączeniu zasilania dotknąć „AUTO”, nacisnąć pedał, spowoduje to automatyczne zebranie cewki silnika. Wydajesz około 1,2S, aby je powiązać.
