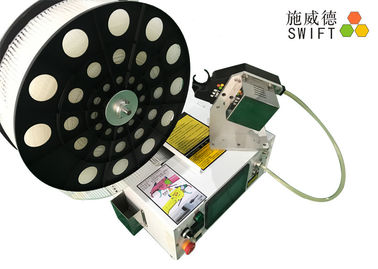

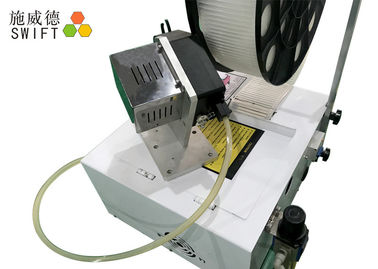

Automatyczna maszyna do wiązania kabli nylonowych składa się z maszyny głównej i pistoletu do wiązania drutu. Pistolet do wiązania drutu może automatycznie nawlec, pociągnąć i dokręcić, odciąć opaski kablowe. Jest on przymocowany do stołu, dzięki czemu operatorzy mogą trzymać dwie ręce.
Zalety SWT36150FC
1. Użyj opasek kablowych do taśmy / szpuli, 4000 sztuk / rolka.
2. Maszyna hosta jest niewielka i można ją ustawić na biurku.
3. Naciśnij pedał, zacznie się wiązać.
4. 1.2S do wykonania wszystkich operacji (gwintowanie, dokręcanie, odcinanie).
5. Siły wiązania od 2 kg do 8 kg są regulowane.
6. Może policzyć liczbę udanych wiązań kablowych.
7. W przypadku zakleszczenia opaski kablowej w pistolecie urządzenie wyczyści ją i uruchomi się ponownie automatycznie.
8. Sterowanie PLC i ekran dotykowy.
Parametry SWT36150FC
Automatyczne narzędzie do opasek kablowych SWT36150FC - stały typ pistoletu | |||
Model | SWT36150FC | ||
Typ opaski kablowej | Opaski kablowe szpuli | ||
Rozmiar opaski kablowej | szerokość | mm | 3.6 |
cal | 0,141 " | ||
Długość | mm | 150 | |
cal | 5,90 " | ||
Krawat gruby | mm | 1.2 | |
cal | 0,047 " | ||
Wytrzymałość na rozciąganie | IBS | 31 | |
KG | 14 | ||
Średnica wiązki | mm | Ø3 –ø31 | |
Szybkość operacji | sekundy | 1.2 | |
Rozmiar komputera hosta | mm | L710 * W470 * H230 | |
Rozmiar główki pistoletu | mm | L271 * W116 * H74 | |
Zasilacz | V. | AC 220 V, 50/60 Hz | |
Moc pistoletu | v | Automatyczny przełącznik DC48V | |
Ciśnienie pneumatyczne | Kg / cm² | 5 |
Jak korzystać z SWT36150FC?
Umieść opaski kablowe szpuli w maszynie głównej - Włącz zasilanie - Kliknij „Auto” - Traktuj pedał nożny - zacznij wiązać
Uwaga
1. Na początku użytkowania nie używaj maksymalnej siły rozciągającej, jeśli to możliwe.
2. Czas działania pistoletu wynosi około 2-3 tygodni.
3. Tryb automatyczny jest dla użytkownika. Tryb ręczny jest przeznaczony dla inżynierów.
Aplikacje
Wiązka przewodów: wiązka przewodów w sprzęcie AGD, przewody automatyczne.
Przemysł motoryzacyjny: cewka silnika, druty.
Przemysł spożywczy: etykiety, butelki, torby itp.
Części elektroniczne: przewody połączone z PCBA, skrzynka energetyczna, złącza
Inne produkty
typ opaski kablowej | Opaski kablowe szpuli | ||||
Model | SWT25100FC | SWT36150FC | SWT36200FC | ||
rozmiar opaski kablowej | szerokość | mm | 2.5 | 3.6 | 3.6 |
cal | 0,098 " | 0,14 " | 0,14 " | ||
Długość | mm | 100 | 150 | 200 | |
cal | 3,93 " | 5,9 " | 7,8 " | ||
Krawat gruby | mm | 1.1 | 1.2 | 1.2 | |
cal | 0,04 " | 0,05 " | 0,05 " | ||
Wytrzymałość na rozciąganie | IBS | 18 | 30 | 33 | |
KG | 8 | 14 | 15 | ||
Średnica wiązki | Ø2 –ø18 | Ø3 –ø31 | Ø15 –ø42 | ||
Szybkość operacji | 1.1S | 1,2 s | 1.3 s |
