Automatyczne narzędzie do opasek kablowych zużywałoby energię elektryczną i pneumatyczną. Maszyna może automatycznie wiązać przedmioty plastikowymi opaskami kablowymi i może odciąć plastikowe opaski po nawleczeniu. Efekt łączenia jest dobry.
Zalety SWT25120F
1. Umieść około 200 sztuk opasek kablowych w płycie wibracyjnej, dostarczając wibracje.
2. Pociągnij spust do głowicy pistoletu, automatyczne wiązanie, gwintowanie i dokręcanie, odcinanie.
3. Wszystkie działania można wykonać w 0,9 sekundy.
4. Odpady po odcięciu opasek kablowych można zebrać do skrzynki za pomocą systemu zbiorczego.
5. Można go przymocować na ławce lub wyposażyć w ramię robota w celu automatycznego wiązania na linii montażowej.
6. Temperaturę i siłę rozciągającą można regulować.
7. Używanie luźnych opasek kablowych.
Dane techniczne SWT25120F

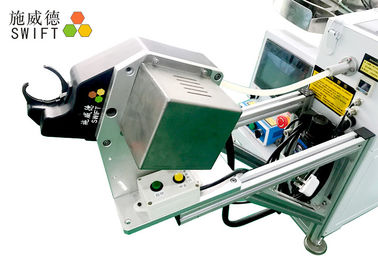

Automatyczne narzędzie do opasek kablowych SWT25120F - typ stały | |||
Model | SWT25120F | ||
Typ opaski kablowej | Luźne zamki błyskawiczne | ||
Rozmiar opaski kablowej | szerokość | mm | 2.5 |
cal | 0,1 " | ||
Długość | mm | 100 | |
cal | 3,93 " | ||
Krawat gruby | mm | 1.2 | |
cal | 0,05 " | ||
Wytrzymałość na rozciąganie | IBS | 18 | |
KG | 8 | ||
Średnica wiązki | mm | Ø2 –ø22 | |
Szybkość operacji | sekundy | 0,9 | |
Rozmiar komputera hosta | mm | L690 * W670 * H670 | |
Rozmiar główki pistoletu | mm | L284 * W240 * H149 | |
Zasilacz | V. | AC 220 V, 50/60 Hz | |
Ciśnienie pneumatyczne | Kg / cm² | 5 |
Funkcje SWT25120F
1. Dostępne są luźne nylonowe opaski kablowe, a nie zwijane zamki błyskawiczne.
2. Naciśnij pedał nożny, automatycznie podając, nawlekając, napinając i odcinając nylonowe opaski.
3. Pazur pistoletu jest podniesiony. Odpady mogą spaść do katalogu naziemnego i zostać zebrane w plastikowym pudełku.
4. Z systemem kontroli temperatury jest regulowany.
5. Dzięki funkcji automatycznego wykrywania zacięcia, przestanie on działać, jeśli w wężu doprowadzającym pozostanie jakaś opaska kablowa, automatycznie wyczyści zacięte je i zacznie działać.
6. Siła wiązania jest regulowana. Maksymalna siła wynosi 8 kg.
7. Zasilanie: AC 220 V, 50/60 Hz; Ciśnienie pneumatyczne: 0,5 MPa
Jak korzystać z narzędzia do opasek kablowych?
Umieść opaski kablowe w misce wibracyjnej - Włącz zasilanie - Wybierz tryb „AUTO” - Ostrożnie pociągnij za spust - zacznij pracę i połącz.
Uwaga.
1. Za każdym razem wkładaj do miski 200 sztuk zamków błyskawicznych. Nie byłoby dobrze karmić, gdyby było ich zbyt wiele.
2. Tryb ręczny jest przeznaczony dla inżynierów.
3. Przećwicz przed użyciem.
Aplikacje
Aplikacje | Połącz obiekty za pomocą opasek kablowych. |
Przemysł wiązek przewodów | Wiązka przewodów w sprzęcie AGD, prosta wiązka |
Energia słoneczna | Puszka do instalacji fotowoltaicznych, przewody |
Części metalowe | Element AC, rura miedziana, rury skraplacza warunków powietrza, lodówka itp. |
Przemysł spożywczy | Worki, butelki z olejem orzechowym, butelki, pazury kraba, etykiety. |
Przemysł samochodowy | Vitta, przewody paliwowe, wąż gumowy, rura olejowa, wąż |
Przemysł motoryzacyjny | Cewka silnika, przewody |
Inne | Fotel do masażu, piórniki |
