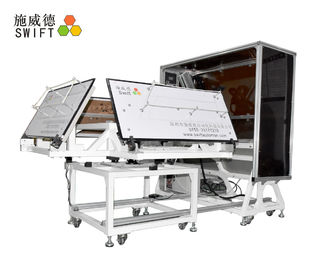

Automat do wiązania kabli może być dopasowany do robota. Jest on używany automatycznie w pełnej automatyzacji synchronizacji linii i pakietów.
cechy
1. 4 osie, X, Y, Z + obrót.
2. Skok X / Y / Z / R: X: 1200; Y: 550; Z: 40; R: 0 - 180 °.
3. Robot i narzędzie poruszają się pod płytą osprzętu, na płycie znajdują się szczeliny, narzędzie wychodzi z planszy w celu związania opaski kablowej.
4. Jeden pistolet narzędziowy ma dwa pola robocze i dwie przezroczyste pokrywy dla każdego pola roboczego.
5. Robot i pistolet narzędziowy będą działać na jednym polu roboczym. Operator ładuje przewody i testuje połączenie w innym polu.
6. Użyj masowych opasek kablowych, dostarczających wibracje, przeniesionych do narzędzia za pomocą węża.
7. Pociągnięcie za spust, automatyczne owijanie, perforowanie, ciągnięcie i dokręcanie, odcinanie, zbieranie materiału odpadowego do zbiornika na odpady.
8. Cała operacja zajmuje tylko 1,2 sekundy, jedna maszyna może zaoszczędzić 1-2 operatorów. Różne metody zbierania odpadów do wyboru.
9. Sterowanie PLC + panel dotykowy, łatwe do zarządzania.
10. Nadaje się do wiązania wiązki cewek silnika, która została wcześniej nawinięta na rdzeń stojana, nadaje się również do łączenia tych przedmiotów, które mają małe miejsce na przejście opaski kablowej.
11. Automatyczne wykrywanie awarii, maszyna zatrzyma się natychmiast, jeśli wystąpi jakakolwiek usterka, i automatycznie poradzi sobie z uszkodzoną opaską kablową i automatycznie uruchomi ponownie maszynę.
Dane podstawowe SWT36100H-RT1200
| 1 | Pozycja | Opis | Wartość |
| Marka | SZYBKI | Żaden | |
| 2) | Model | SWT36100H-RT1200 | Żaden |
| Nadaje się do pełnej linii automatyki | Żaden | ||
| 3) | 4axes | Podróż X / Y / Z / R | X: 1200; Y: 550; Z: 40; R: 0 - 180 ° |
4 | Numery stref roboczych | 2 * numer pistoletu do opaski kablowej | 4 |
5 | Pistolet do opasek kablowych | Numer pistoletu do opasek kablowych | 2) |
| 6 | Płytka mocująca | Rozmiar | L1400 * H610mm |
| 7 | Opaski | Model | T36120 |
| Szerokość | 3,6 mm | ||
| Długość | 120 mm | ||
| Grubszy | 1,2 mm | ||
8 | Szybkość operacji | Wiązać jedną opaskę kablową | 0,9 S. |
| 9 | Max banding Dia. | Do drutu | Ø 18 mm |
| Do tuby | Ø 16 mm | ||
| 10 | Min banding Dia. | Do rurki / drutu | Ø 3,0 mm |
| 11 | Wąż zasilający | Długość | 2,5m |
| 12 | Siły zginające | Dostosuj się | |
| 13 | Napięcie | AC 220 V, 50/60 Hz | |
| Wtyczka euro | |||
| 14 | Pistolet V. | DC24V (automatyczny przełącznik) | |
| 15 | Ciśnienie pneumatyczne | 5 kg / cm² | |
FAQ
1. Czy mogę dostosować X / Y / Z / R Travel?
Tak, prosimy o poinformowanie nas o wymaganych danych.
2. Ile pistoletów kablowych może napędzać robot?
1 lub 2 pistolety do opasek kablowych. Gdy zastosujesz 2 pistolety do 1 robota, nie będzie żadnej funkcji obrotu.
