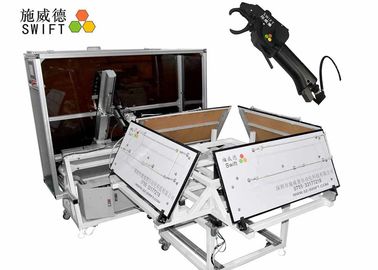

Automat do wiązania kabli może być dopasowany do robota. Jest on używany automatycznie w pełnej automatyzacji synchronizacji linii i pakietów.
cechy
1. 4 osie, X, Y, Z + obrót.
2. Skok X / Y / Z / R: X: 1200; Y: 550; Z: 40; R: 0 - 180 °.
3. Robot i narzędzie poruszają się pod płytą osprzętu, na płycie znajdują się szczeliny, narzędzie wychodzi z planszy w celu związania opaski kablowej.
4. Jeden pistolet narzędziowy ma dwa pola robocze i dwie przezroczyste pokrywy dla każdego pola roboczego.
5. Robot i pistolet narzędziowy będą działać na jednym polu roboczym. Operator ładuje przewody i testuje połączenie w innym polu.
6. Skorzystaj ze zwykłego „Łączenia przepustowego” i sygnału z przełącznika uruchamianego przez pokrywę, aby napędzać robota i narzędzie do pracy automatycznej.
7. Wprowadzając numer do zaprogramowania i zezwalając na zapisanie wielu programów dla różnych zmian produktu.
Dane podstawowe SWT36100H-RT1200
1 | Pozycja | Opis | Wartość |
Marka | SZYBKI | Żaden | |
2) | Model | SWT36100H-RT1200 | Żaden |
Nadaje się do pełnej linii automatyki | Żaden | ||
3) | 4axes | Podróż X / Y / Z / R | X: 1200; Y: 550; Z: 40; R: 0 - 180 ° |
4 | Numery stref roboczych | 2 * numer pistoletu do opaski kablowej | 4 |
5 | Pistolet do opasek kablowych | Numer pistoletu do opasek kablowych | 2) |
6 | Płytka mocująca | Rozmiar | L1400 * H610mm |
7 | Opaski | Model | T36100 |
Szerokość | 3,6 mm | ||
Długość | 100 mm | ||
Grubszy | 1,2 mm | ||
8 | Szybkość operacji | Wiązać jedną opaskę kablową | 0,8S |
9 | Max banding Dia. | Do drutu | Ø 18 mm |
Do tuby | Ø 16 mm | ||
10 | Min banding Dia. | Do rurki / drutu | Ø 3,0 mm |
11 | Wąż zasilający | Długość | 2,5m |
12 | Siły zginające | Dostosuj się | |
13 | Napięcie | AC 220 V, 50/60 Hz | |
Wtyczka euro | |||
14 | Pistolet V. | DC24V (automatyczny przełącznik) | |
15 | Ciśnienie pneumatyczne | 5 kg / cm² |
FAQ
1. Czy mogę dostosować X / Y / Z / R Travel?
Tak, prosimy o poinformowanie nas o wymaganych danych.
2. Ile pistoletów kablowych może napędzać robot?
1 lub 2 pistolety do opasek kablowych. Gdy zastosujesz 2 pistolety do 1 robota, nie będzie żadnej funkcji obrotu.
